概述:Q83652是一款用作于创维CRT彩电5D01机芯方案中的CPU采用I2C总线微处理器,其具备伴音处理、场同步信号、行同步信号处理、制式转换、OSD字符处理等功能。Q83652采用42引脚DIP封装工艺。
一、Q83652引脚功能和实测电压
| 脚号 | 有信号电压/V | 引脚功能 |
| 1 | 1.2 | 空 |
| 2 | 1.2 | 空 |
| 3 | 1.2 | 空 |
| 4 | 0 | 静音控制 |
| 5 | 0 | 字符同步脉冲输出 |
| 6 | 0 | VGA的选择控制 |
| 7 | 0.5 | VGA识别 |
| 8 | 4.4 | VGA的保护脚 |
| 9 | 3 | AFC信号输入 |
| 10 | 0.3 | 键控信号输入 |
| 11 | 0.3 | 键控信号输入 |
| 12 | 4.6 | 工厂调白平衡用 |
| 13 | 0 | 丽音识别输出 |
| 14 | 3.3 | 制式转换1 |
| 15 | 0 | 制式转换2 |
| 16 | 0 | 同步信号识别输入脚 |
| 17 | 0.8 | 空 |
| 18 | 0/5 | 射频制式转换控制 |
| 19 | 5 | 未用 |
| 20 | 5 | 总线 |
| 21 | 0 | 地 |
| 22 | 0 | 蓝字符输出 |
| 23 | 0 | 绿字符输出 |
| 24 | 0 | 红字符输出 |
| 25 | 0 | 字符消隐 |
| 26 | 0 | 行同步信号输入 |
| 27 | 0 | 场同步信号输入 |
| 28 | 5 | 电源 |
| 29 | 0 | 地 |
| 30 | 4.8 | 电源 |
| 31 | 1 | 主频时钟12MHz晶振输入 |
| 32 | 2.6 | 主频时钟12MHz晶振输出 |
| 33 | 0 | 复位 |
| 34 | 0 | 待机控制 |
| 35 | 1 | 空 |
| 36 | 4.6 | 保护脚 |
| 37 | 4.8 | 遥控信号输入脚 |
| 38 | 3.2 | 空 |
| 39 | 3.2 | 时钟线 |
| 40 | 0 | 数据线 |
| 41 | 0 | 画中画的AV/TV控制 |
| 42 | 5 | 电源 |

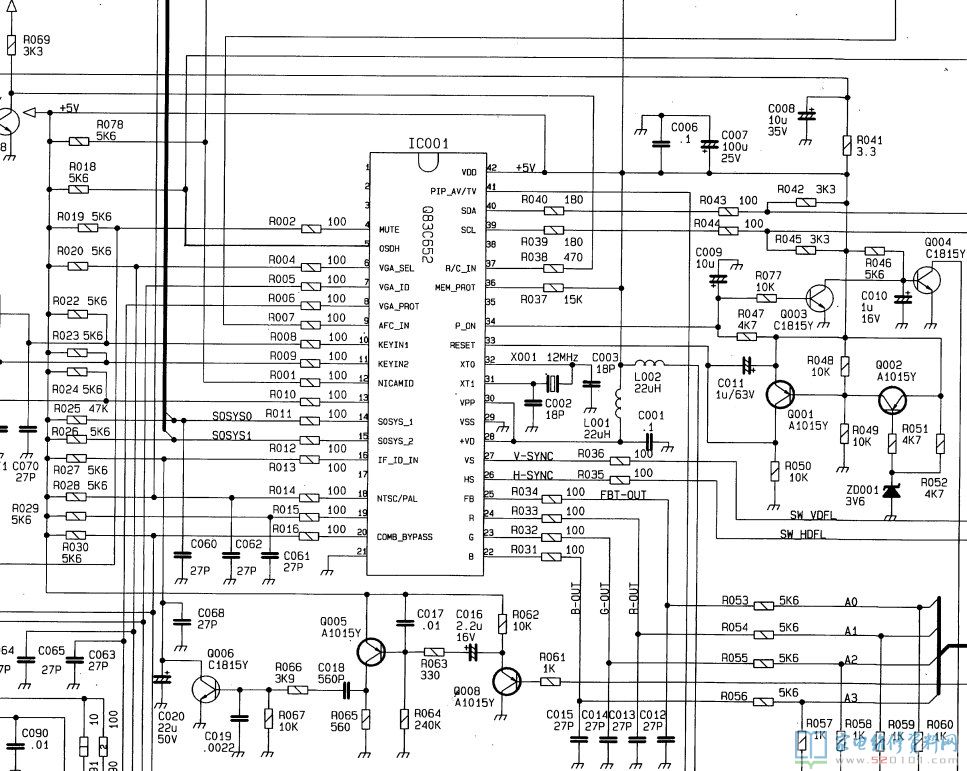

二、Q83652典型应用电路
以上电路摘取自创维5D01彩电图纸,关于更多此芯片完整的应用电路,请点击链接下载参阅,这里就不重复赘述了。
