概述：PCF8594是飞利浦半导体（NXP Semiconductors）出品的一款串行接口电可擦写存储器，其存储容量为512×8 bit(4K)，工作电压=2.5～6V，PCF8594可以和PCF8582系列、24C02系列存储器芯片互换。PCF8594采用8引脚双列DIP封装工艺。


一、PCF8594引脚功能与实测电压

脚号 符号 功能说明
1 A0 地址码引入端0
2 A1 地址码引入端1
3 A2 地址码引入端2
4 A3 源极电压（接地端）
5 SDA 数据线
6 SCL 时钟线
7 TEST 测试端
8 VDD 漏极电压（接电源正极）

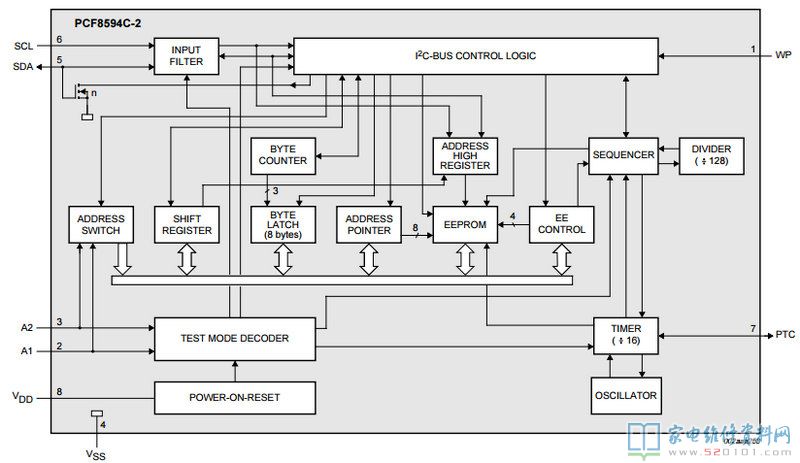

二、PCF8594C内部方框图
