概述：V​M​R​6​5​1​2是一款无​线​音​频​转​发​模​块。它为双列18脚封装。它内部集成了先进的数字信号处理器（DSP）、频率合成器及射频功率放大器，无需任何外围元件即可实现音频FM调制。通过采用数字预加重、数字滤波、自动增益控制及数字频率控制等技术，VMR6512能够达到广播级的音质。

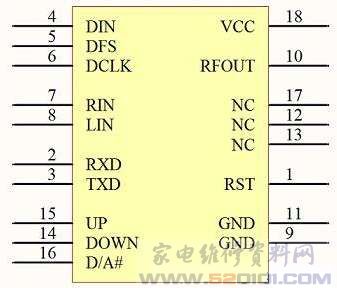

一、V​M​R​6​5​1​2引脚功能

PIN No. Name Description
1 RST Reset, 高电平将模块复位
2 RXD

控制串口输入RX

3 TXD

控制串口输出TX

4 DIN

数字音频数据输入

5 DFS

数字音频帧同步信号输入

6 DCLK

数字音频时钟信号输入

7 RIN

模拟音频右输入

8 LIN

模拟音频左输入

9 GND

Ground

10 RFOUT

射频输出

11 GND

Ground

12 NC

-

13 NC

-

14 DOWN

频率降低输入，每个低电平脉冲输出频率降低0.1MHz，连续低电平以0.3秒频率重复。

15 UP

频率升高输入，每个低电平脉冲输出频率升高0.1MHz，连续低电平以0.5秒频率重复

16 D/A

音频输入接口数字/模拟选择

17 NC

-

18 VCC

电源输入，2.7-3.3V

二、V​M​R​6​5​1​2功能和特性
　　● 广播级的音质；
　　● 全集成封装，无需任何外部元件即可工作；
　　● 音频采用DSP进行处理，为高音质提供了保证；
　　● 采用频率合成技术，振荡频率高度稳定；
　　● 输出功率可调，最高可达115dBuV；
　　● 频率范围88.0MHz-108.0MHz，低端可根据要求扩展到76.0MHz；
　　● 可输入模拟音频或数字音频；
　　● 具备外部UART接口，可用外部CPU或PC机方便地进行控制；
　　● 提供频率设置UP/DOWN输入，可方便地独立使用；
　　● 外围电路简单，无须任何阻容，默认发射频率100MHz。

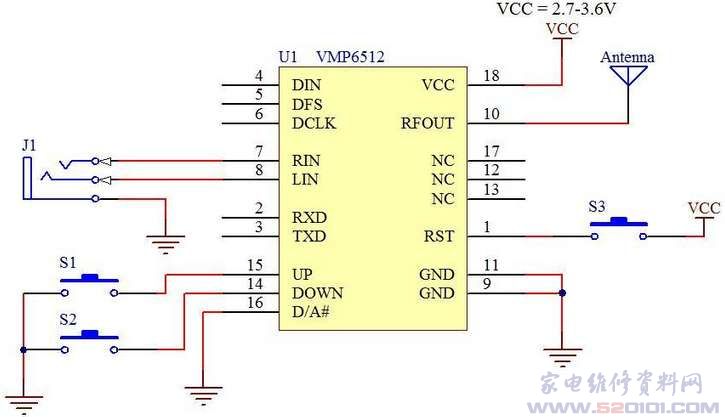

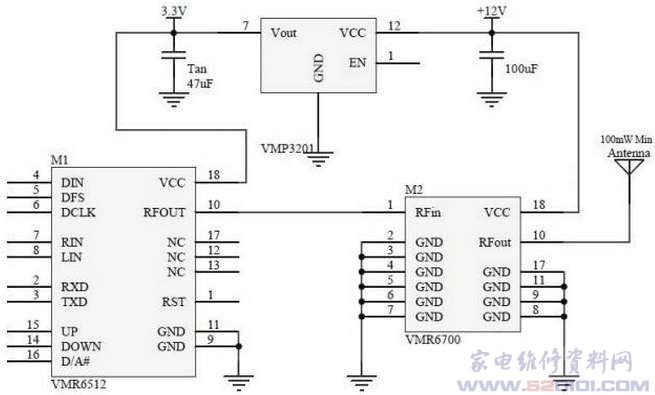

三、V​M​R​6​5​1​2典型应用电路
