概述：STV2180是意法半导体公司（STMicroelectronics）出品的一款用作于CRT彩电中的图像处理芯片，它具有一个线路延迟的延迟线，用于将色度解码器与颜色匹配差分信号输出（R-Y）和（B-Y）。STV2180采用14引脚DIP封装工艺。


一、STV2180功能和特性

* 双开关电容延迟线
* 6MHz VCO产生的3MHz时钟被突发门脉冲锁定
* 采样保持电路和低通抑制3MHz的滤波器时钟剩余
* 钳制B-Y和R-Y输入
* 输出缓冲区
* 免调整应用
* DIP14封装工艺

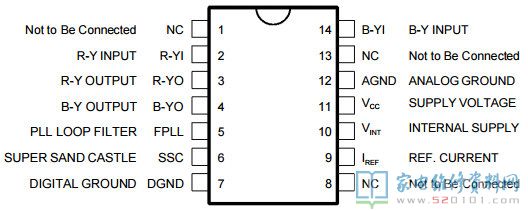

二、STV2180引脚功能与实测电压

脚号 有信号电压/V 正向电阻/KΩ 反向电阻/KΩ 功能说明
1 空 无穷大 无穷大 空
2 2 15 15 R-Y输入
3 3.2 12 16 R-Y输出
4 3.2 12 16 B-Y输出
5 4.2 15 16 外接RC网络
6 0.6 8 8 沙堡脉冲输入
7 0 0 0 地
8 空 无穷大 无穷大 空
9 1.2 4 4 外接RC网络
10 6.6 7 10 外接电容
11 8.6 0.8 0.8 供电
12 0 0 0 地
13 空 无穷大 无穷大 空
14 2 15 15 B-Y输入

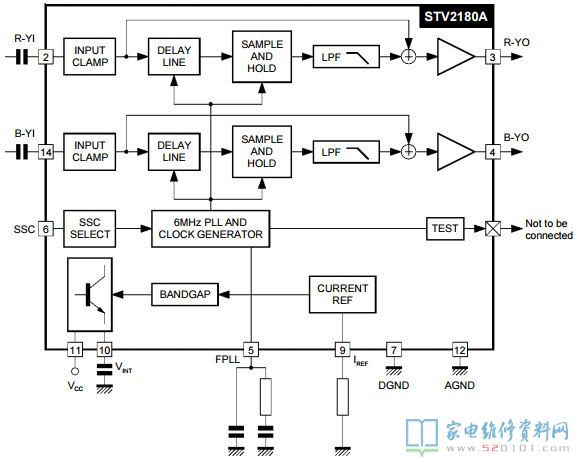

三、STV2180内部方框图

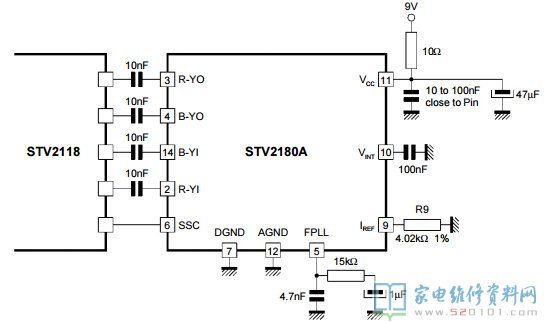

四、STV2180典型应用电路
