概述：ST92196是意法半导体公司（STMicroelectronics）出品的一款彩电CPU微处理器，支持I2C总线协议，其工作电压5V，外部晶振24MHz，384 bytes OSD RAM，具备彩电伴音电路处理、OSD菜单处理、波段控制等功能。ST92196采用56引脚PDIP封装工艺。

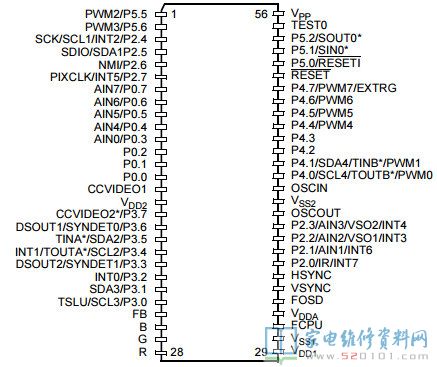

一、ST92196引脚功能和实测电压
| 脚号 | 电压 | 红笔接地/KΩ | 黑笔接地/KΩ | 功能说明 |
| 1-2 | 0 | 28.5 | 7.5 | 空 |
| 3 | 5 | 17.4 | 6.3 | I2C总线时钟输出端 |
| 4 | 5 | 17.5 | 5.9 | I2C总线数据输入/输出端 |
| 5 | 0 | 30 | 7.1 | 空 |
| 6 | 0 | 19 | 6.9 | 工厂调试 |
| 7 | 0 | 28 | 8 | 空 |
| 8 | 0 | 28 | 8 | 空 |
| 9 | 0 | 28.3 | 8 | 空 |
| 10 | 2.4 | 8 | 6.4 | 空 |
| 11 | 4.8 | 21.7 | 7 | 空 |
| 12 | 0 | 30 | 7.1 | 空 |
| 13 | 0 | 28.8 | 7.5 | 空 |
| 14 | 0 | 28.5 | 7.7 | 空 |
| 15 | 2.1 | 26 | 7.5 | 空 |
| 16 | +5V | 12.8 | 4.5 | 电源 |
| 17 | 0 | 20 | 7 | 空 |
| 18 | 0 | 20.1 | 7.4 | UHF波段控制 |
| 19 | 0 | 28.2 | 7.5 | VHF波段控制 |
| 20 | 5 | 28.5 | 7.5 | VL波段控制 |
| 21 | 0 | 18.1 | 7 | 伴音制式控制(NTSC) |
| 22 | 0 | 17.9 | 7 | 空 |
| 23 | 0 | 28.2 | 7.5 | 空 |
| 24 | 0.2 | 28.1 | 6.9 | 半透明数字视频输出 |
| 25 | 0 | 2.8 | 2.9 | 字符消隐信号输出 |
| 26 | 0.2 | 28 | 7.6 | 蓝字符信号输出 |
| 27 | 0.2 | 28 | 7.5 | 绿字符信号输出 |
| 28 | 0.2 | 28 | 6.9 | 红字符信号输出 |
| 29 | 5 | 12.6 | 4.5 | 电源 |
| 30 | 0 | 0 | 0 | 地 |
| 31 | 1.6 | 28 | 7.6 | 控制振荡 |
| 32 | 5 | 12.5 | 4.5 | 电源 |
| 33 | 1.8 | 30 | 7.6 | 字符振荡 |
| 34 | 0 | 4.9 | 4.8 | 场脉冲输入 |
| 35 | 0.6 | 6.5 | 7.1 | 行脉冲输入 |
| 36 | 4.4 | 28 | 6.9 | 遥控信号输入 |
| 37 | 0 | 30 | 8 | 按键矩阵 |
| 38 | 4.4 | 28 | 7 | 空 |
| 39 | 0 | 14.9 | 7.4 | 调谐电压输出 |
| 40 | 2.4 | 24.5 | 8 | 晶振输出 |
| 41 | 0 | 0 | 0 | 地 |
| 42 | 1.9 | 18 | 7.9 | 晶振输入 |
| 43 | 4.8 | 15.1 | 7.5 | 空 |
| 44 | 5 | 28 | 7.5 | 重低音控制 |
| 45 | 0 | 22 | 7.5 | 空 |
| 46 | 0 | 30 | 7.5 | 静音控制 |
| 47 | 0 | 28.5 | 7.5 | 空 |
| 48 | 5 | 18 | 7 | 电源开/关控制 |
| 49 | 5 | 28 | 7.5 | 空 |
| 50 | 5 | 17.5 | 7 | 空 |
| 51 | 4.8 | 22.5 | 6.9 | 复位 |
| 52-53 | 0 | 0 | 0 | 空 |
| 54 | 4.8 | 22.5 | 6.9 | 空 |
| 55 | 5 | 12 | 4.5 | 测试端 |
| 56 | 5 | 12 | 4.5 | 电源 |

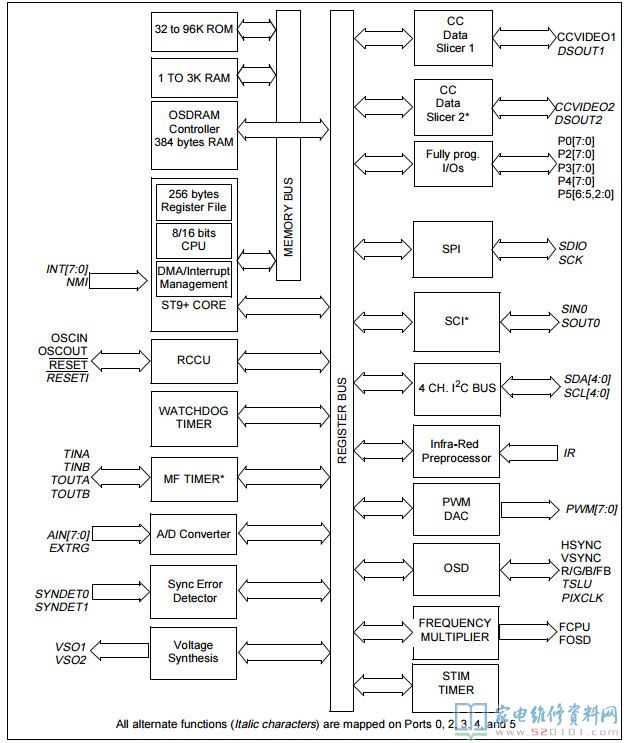

二、ST92196内部方框图
