概述：STV2248是意法半导体（STMicroelectronics）出品的一款用作于CRT彩色电视机中的中放、解码、行、场扫描等功能的支持I2C总线协议小信号处理芯片，其具备行场扫描脉冲输出、OSD菜单处理、中放处理、高放AGC以及伴音中频处理等功能。STV2248采用56引脚DIP封装工艺。


一、功能和特性

* I2C总线控制
* 带PLL解调的PIF电路
* 法国QSS结构的SIF电路、FM解调和AM解调
* 内置声带通
* 立体声的声音副载波输出（FM、NICAM）
* 音频调频宽模式
* 音频开关和音量控制（单声道）
* AVL（自动音量调平）
* 集成色度滤波器和Luma延迟线
* 集成色度延迟线
* 视频开关（3个CVB输入，2个CVB输出）
* SVHS开关（Y结合CVBS3输入）
* OSD RGB输入
* 外部RGB/YCrCb输入或YUV接口
* PAL/SECAM/NTSC色度解调器
* NTSC模式下的自动肉身控制能力
* 支持的制式（PAL-M/PAL-N/NTSC）
* 色度副载波输出
* 黑色拉伸电路
* 峰值电路
* 自动切断电流回路
* 低成本应用可手动切断
* 两个水平偏转锁相环
* 垂直倒计时
* 半对比度
* APR（自动RGB峰值调节）或RGB峰值限制功能
* 白色插入
* 复制保护模式
* 宽线消隐模式
* 声表面波滤波器开关控制（仅TQFP64封装）

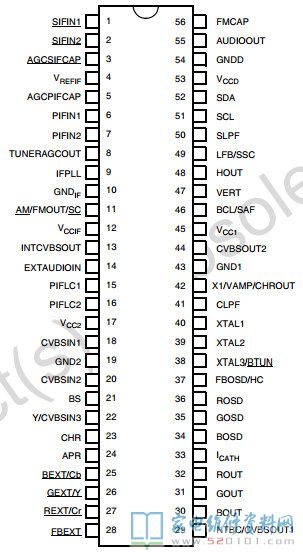

二、STV2248引脚功能与实测电压

脚号 有信号电压/V 无信号电压/V 黑笔接地/KΩ 红笔接地/KΩ 引脚功能
1 2.4 2.4 12.8 12.5 伴音中频信号输入1
2 2.4 2.4 12.8 12.5 伴音中频信号输入2
3 1.9 1.9 10.4 12.5 伴音中频AGC滤波
4 3.2 3.2 9.6 14.8 中放电压基准
5 1.9 1.9 10 12.5 图像中频AGC滤波
6 2.4 2.4 12.8 12.5 图像中频信号输入1
7 2.4 2.4 12.8 12.7 图像中频信号输入2
8 3.8 3.8 9.2 28 高放AGC输出
9 2.1 2.1 11 15.5 中频锁相环滤波
10 0 0 0 0 中放地
11 4.1 4.1 10.3 14 AM/FM音频输出
12 5.1 5.1 6 13.5 中放电源
13 3 3 2 2 内部视频输出
14 1.6 1.6 14 14 外接音频输入
15 4.1 4.1 6.5 14 中频振荡线圈
16 4.1 4.1 6.5 14 中频振荡线圈
17 8.4 8.4 0.5 0.5 电源(视频/亮度部分)
18 3.4 3.4 12 14 视频输入1
19 0 0 0 0 地(视频亮度部分)
20 3.2 3.2 12 14 视频2部分
21 2.6 2.6 12.2 13.8 黑电平延伸滤波
22 3.2 3.2 10.8 13.8 Y/视频3输入
23 0.1 0.1 13 21 C输入(S-V)
24 1.8 1.8 12 13 自动RGB尖峰调整
25 2.4 2.4 10.3 16 外接蓝基色/U(B-Y)输入
26 1.6 1.6 10.3 16 外接绿基色/Y输入
27 2.4 2.4 10.3 16 外接红基色/V(R-Y)输入
28 0 0 0 0 外接消隐输入
29 3.4 3.4 11.7 12.5 空脚
30 2.7 2.7 11.7 11.5 蓝基色输出
31 2.7 2.7 11.7 11.5 绿基色输出
32 2.6 2.6 11.7 11.5 红基色输出
33 4.7 4.7 9 12 电流检测输入
34 0.3 0.3 12 16 蓝字符输入
35 0.3 0.3 12 16 绿字符输入
36 0.3 0.3 12 16 红字符输入
37 0 0 1 0.9 字符消隐输入
38 0 0 11.1 12.5 外接微调电容
39 0 0 11.5 13 3.58MHz晶振连接
40 1.2 1.2 11.5 13.5 4.43MHz晶振连接
41 1.7 1.7 11 14 彩色锁相环滤波
42 3.9 3.9 9.5 16.8 XTAL控制/垂直DAC输出/彩色基准信号输出
43 0 0 0 0 地(彩色/扫描部分)
44 4.2 4.2 9 8.6 第一视频开关输出
45 8.3 8.3 5 7 电源(彩色/扫描部分)
46 6.7 6.7 10.2 17 束流控制/安全保护输入
47 4.4 4.4 10.2 18 场脉冲输出
48 2 2 7.6 9.4 行脉冲输出
49 0.7 0.7 10.5 9 逆程脉冲输入/沙堡脉冲输出
50 4.1 4.1 11.3 13 扫描锁相环滤波
51 2.2 2.2 6.5 17.5 I2C总线时钟端
52 2.1 2.1 6 17.5 I2C总线数据端
53 5.2 5.2 6.2 11.2 电源(数字电路部分)
54 0 0 0 0 地(数字电路部分)
55 4.1 4.1 13.5 14 主音频输出
56 1.4 1.4 10.2 23 FM解码

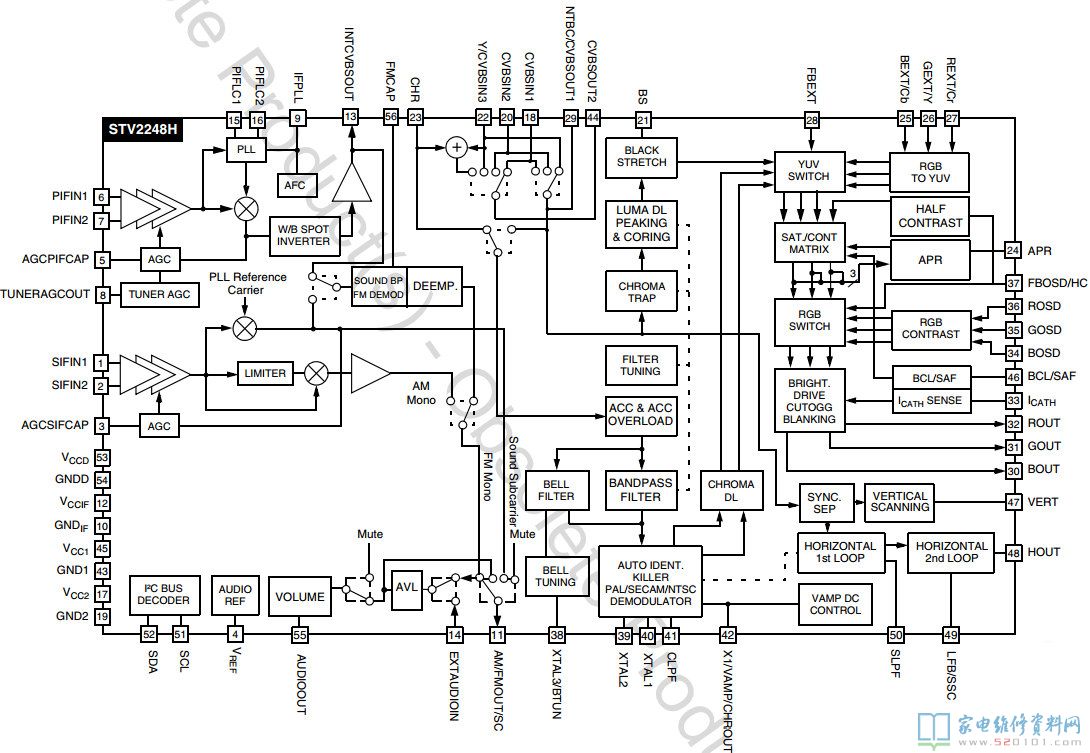

三、STV2248内部方框图
