概述：TA1218是日本东芝半导体出品的一款带I²C 总线控制的电子切换开关，它遵守I2C总线标准，因此，用CPU可通过I2C总线控制它做到多种开关转换。而且，由于通过CPU可决定信号的同步信号输出端，这就为检测（自检）每一路输入/输出通道提供了可能性。

       因为TA1218AN与TA1219AN有相同的功能，仅比TA1219AN多两路输出端口，所以它与TA1219AN的3～20及23～40端脚是相同的。可以和TA1218N互换。

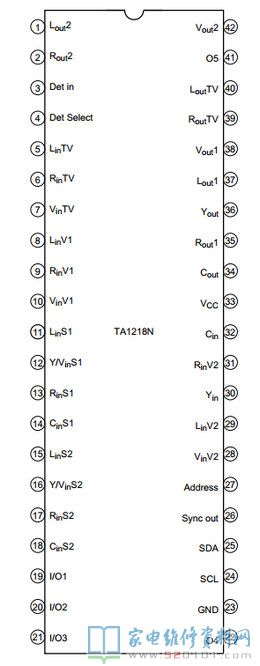

一、TA1218引脚功能与实测电压

脚号 电压 功能说明
1 3.9 左声道输出
2 3.9 右声道输出
3 6.7 检波输入
4 3.6 检波选择
5 3.7 TV左声道信号输入
6 3.7 TV右声道信号输入
7 4.4 TV视频信号输入
8～10 － 空
11 4.4 S端子左声道输入
12 4.4 S端子Y信号输入
13 3.7 S端子右声道输入
14 4.4 S端子C信号输入
15 3.7 AV2左声道输入
16 4.4 AV2亮度/视频输入
17 3.7 AV2右声道输入
18 4.4 AV2C信号输入
19 6.7 输入输出口1
20 7.1 输入输出口2
21 4.1 输入输出口3
22 0 输入输出口
23 0 地
24 1.8 时钟总线
25 2.6 数据总线
26 0 同步输出
27 0 地
28 4.4 AV3视频信号输入
29 3.7 AV3左声道输入
30 3.8 Y信号输入
31 3.8 AV3右声道输出
32 3.8 C信号输入本机通过电容接地
33 8.8 电源
34 3.7 C信号输出
35 3.8 右声道信号输出
36 3.6 Y信号输出
37 3.9 左声道输入1
38 4.3 视频信号输出1
39 3.9 右声道输出
40 3.9 视频输出
41 0 左声道输出
42 4.3 视频信号输出2

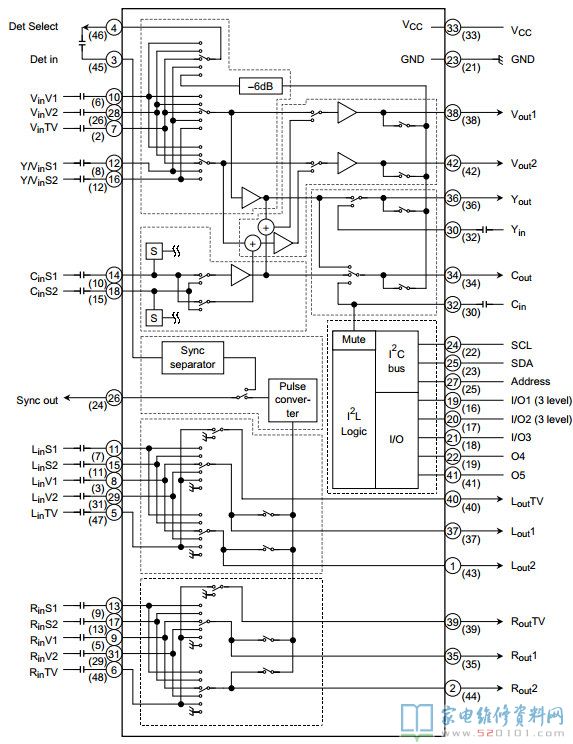

二、TA1218内部方框图


三、TA1218典型应用电路（参考TA1219）
