概述：TA8200AH是日本东芝半导体公司出品的一款双通道音频功率放大器，其在工作电压28V，f=1kHz，TDH=10%的状态下，每通道可以有13W的输出功率。其内置音频静音电路、内置热关机保护电路。TA8200AH采用12引脚DIP封装工艺。
一、TA8200AH引脚功能与实测电压
| 脚号 | 电压/V | 黑笔接地/KΩ | 红笔接地/KΩ | 引脚功能 |
| 1 | 1.4 | 11 | 12 | 反相输入 |
| 2 | 0 | 12.5 | 16.5 | 同相输入 |
| 3 | 0 | 0 | 0 | 地 |
| 4 | 0 | 12.5 | 16.5 | 同相输入 |
| 5 | 1.4 | 11 | 12.5 | 反相输入 |
| 6 | 7.6 | 8.5 | 10 | 纹波滤波 |
| 7 | 11 | 2.5 | 2.2 | 输出 |
| 8 | 5 | 7.8 | 8 | 噪声滤波 |
| 9 | 23.5 | 2.9 | 2.9 | 电源 |
| 10 | 0 | 0 | 0 | 地 |
| 11 | 5/0(待) | 11 | 13.2 | 静音控制 |
| 12 | 11 | 2.5 | 2.2 | 输出脚 |

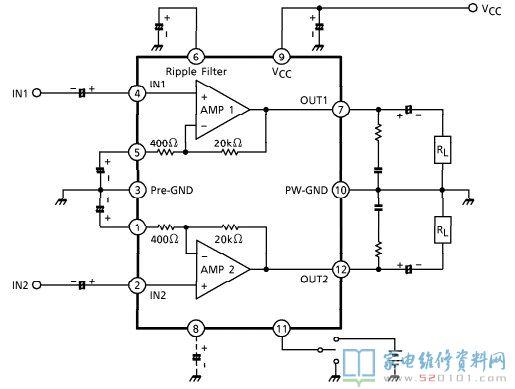

二、TA8200AH内部方框图

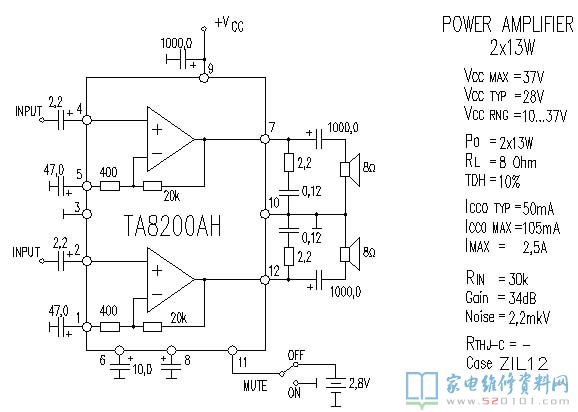

三、TA8200AH典型应用电路
