概述：TC74HC157是日本东芝半导体公司出品的一款高速CMOS多通道多路复用器芯片，其所有输入均配有防静电保护电路和放电或瞬时过电压保护功能。其工作电压范围2V-6V，采用16引脚DIP/SSOP/SOL三种封装工艺。

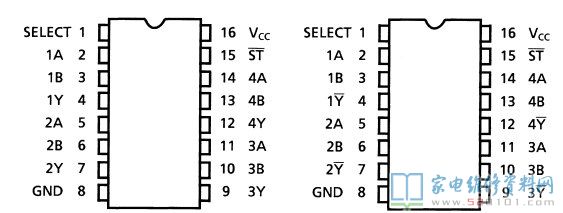

一、TC74HC157引脚功能（在创维CRT彩电中测得）

脚号 功能 本机芯所处状态(PAL 制测得)
1 控制脚(LH)  TVAV 装态时为0V VGA 状态为高电平
2  A 数据源0 的数据输入  15625 行脉冲输入(TV 行脉冲)
3  A 数据源1 的数据输入  15625 的VGA 的脉冲输入
4  A 选择输出根据1  脚的状态选择A0 或A1
5  B 数据源0 数据输入  50Hz 的TV 场同步脉冲输入
6 B 数据源1 的数据输入  60Hz 的 VGA 场同步脉冲输入
7  B 选择输出根据1  脚状态选择B0 或B1
8 接地脚  0V 接地
9  D 选择输出 根据1 脚的状态选择D0 或D1
10  D 数据1 的数据输入  60Hz 的场同步脉冲输入
11  D 数据0 的数据输入  TV 100Hz 或VGA 120Hz 的输入
12 C 选择输出 根据1 脚的状态选择Z0 或Z1
13  C 数据1 的数据输入  VGA 的31250 输入
14  C 数据0 的数据输入  TV 的31250 输入
15  使能 高电平全部断开本机接地
16 供电接+5V  电源
