概述：TA8211是日本东芝半导体公司早期出品的一款双通道音频功率放大器，其具备6w x 2 输出功率，典型工作电源电压20V；适用于彩色电视机，收录机功率放大器和家庭音响等应用场合。TA8211采用单排12引脚直插封装工艺。


一、TA8211引脚功能和实测电压

管脚

功能

电压

1

直流负反馈交流退耦

1.9

2

左声道音频输入

1.9

3

地

0

4

右声道音频输入

1.9

5

直流负反馈交流退耦

2

6

电源滤波

8.4

7

右声道音频输出

13

8

NC

2.2

9

电源

26

10

地

0

11

NC

2.2

12

左声道音频输出

13

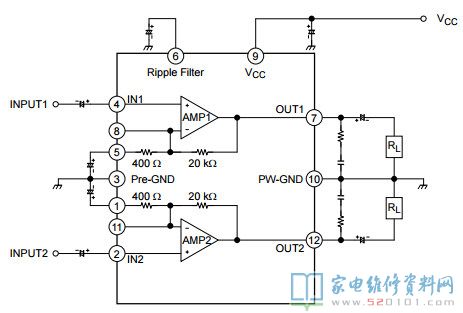

二、TA8211内部方框图

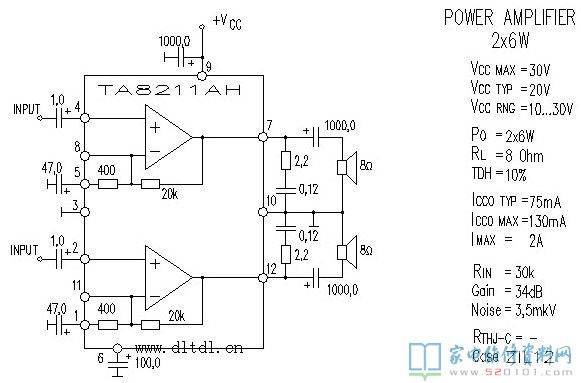

三、TA8211典型应用电路
