概述：TDA7429S是意法半导体公司（STMicroelectronics）出品的一款带I2C总线控制的立体音频处理集成电路，广泛应用于音乐厅，家庭影院及高档彩电的功放前级电路对普通立体声信号作音效处理。TDA7429S集成电路将R、L两路（六选二）输入信号，并通过音频处理电路进行环绕声再现。然后分成四路输出（监视器输出除外）在IZC总线控制下，还可实现对信号的选择、平衡控制、音量控制、静音控制，其控制量高达79 dB。TDA7429S采用42引脚SDIP封装工艺。

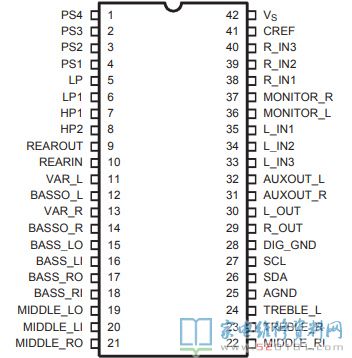

一、TDA7429S引脚功能

管脚 英文或符号 功能 电压
1 PS4 外接移相电容 3.4
2 PS3 外接移相电容 3.4
3 PS2 外接移相电容 3.7
4 PS1 外接移相电容 3.7
5 LP 9KHz低通滤波 3.9
6 LP1 低通滤波端 3.9
7 HP1 高通滤波端1 4.1
8 HP2 高通滤波端2 3.9
9 REAR OUT 后环绕声输出 4
10 REAR IN 后环绕声输入 3.4
11 VAR-L 左环绕声输入 3.6
12 BASS0-L 左低音输出 4.1
13 VAR-R 右环绕声输入 3.6
14 BASS0-R 右低音输出 4.1
15 BASS-LO 左低音改善输出 4.1
16 BASS-LI 左低音改善输入 3.9
17 BASS-RO 右低音改善输出 4.1
18 BASS-RI 右低音改善输入 3.9
19 MIDDLE-LO 左低音改善输出 4.1
20 MIDDLE-LI 左低音改善输入 3.7
21 MIDDLE-RO 右低音改善输出 4.1
22 MIDDLE-RI 右低音改善输入 3.7
23 TREBLE-R 右声道高音调节 3.9
24 TREBLE-L 左声道高音调节 3.9
25 AGND 模拟地 0
26 DSA 数据线 2.1
27 DCL 时钟线 2.2
28 DIG-GND 数字地 0
29 R-OUT 主伴音右声道输出 3.4
30 L-OUT 主伴音左声道输出 3.4
31 AUXOUT-R 副伴音右声道输出 3.4
32 AUXOUT-L 副伴音左声道输出 3.4
33 L-IN3 左声道输入3 0
34 L-IN2 左声道输入2 0
35 L-IN1 左声道输入1 3.4
36 MONITOR-L 左声道监视器输出 4
37 MONITOR-R 右声道监视器输出 4
38 R-IN1 右声道输入1 3.3
39 R-IN2 右声道输入2 0
40 R-IN3 右声道输入3 0
41 CREF 电源参考滤波 3.3
42 VS 8V电源 8

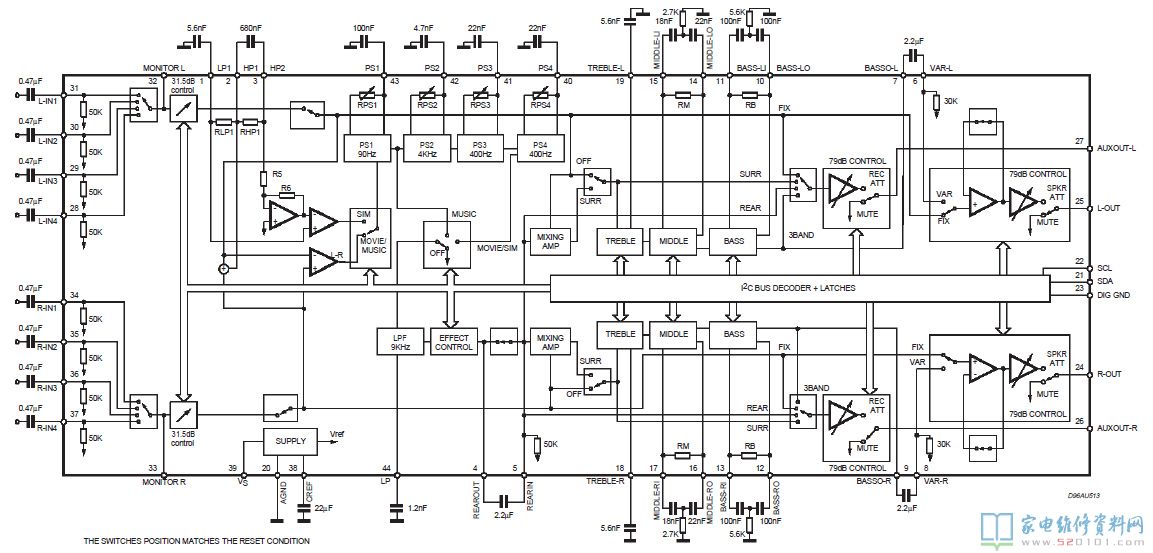

二、TDA7429S内部方框图

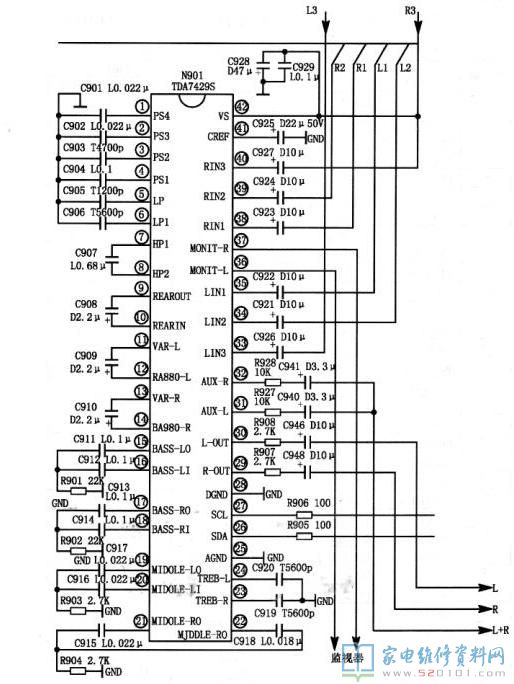

三、TDA7429S典型应用电路
