概述：TDA2611A是飞利浦半导体（NXP Semiconductors）出品的一款5W输出功率单通道音频功率放大器，典型工作电源电压18V，正常工作电压6-35V。TDA2611A采用9引脚封装工艺。


一、TDA2611A引脚功能与实测电压

管脚

功能

电压

1

电源

19.8

2

音频输出

9.8

3

NC

0

4

功放地

0

5

反馈输出

1.2

6

前置地

0

7

音频输入

1.2

8

滤波

9.8

9

反馈输入

0.2

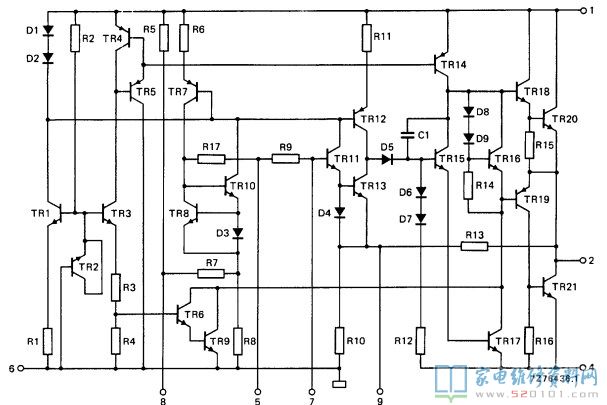

二、TDA2611A内部方框图

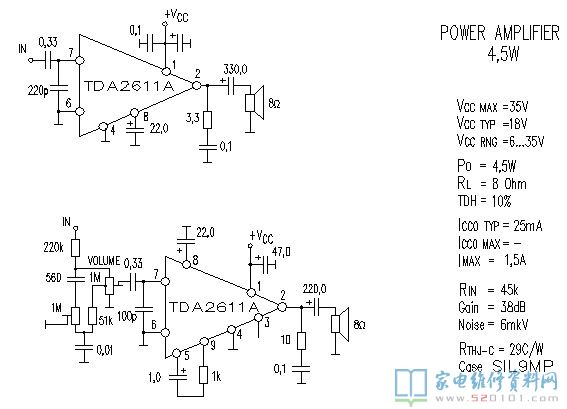

三、TDA2611A典型应用电路
