概述：TDA7253是意法半导体公司（STMicroelectronics）出品的一款带静音功能的8W单通道音频功率放大器，其具备宽电源电压范围（10V-32V）、短路保护、热过载保护等功能，TDA7253采用11引脚封装工艺。


一、TDA7253引脚功能与实测电压

管脚 功能 电压
1 左声道音频输入 0
2 左声道音频输入 0
3 静音控制 12
4 右声道音频输入 1.7
5 右声道音频输入 0.8
6 地 0
7 NC 0
8 左声道音频输出 9.8
9 电源 22
10 右声道音频输出 0

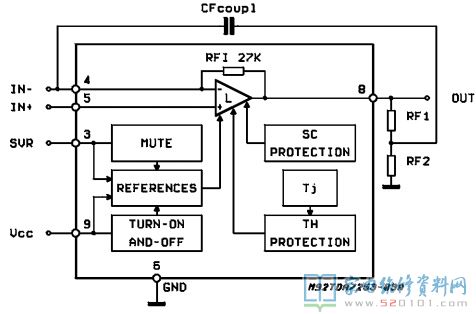

二、TDA7253内部方框图

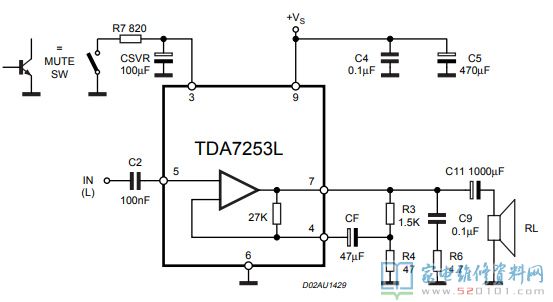

三、TDA7253典型应用电路
