概述：Z86227是一款采用CMOS工艺的微处理器芯片，其具备6千字节ROM和236字节ROM，屏幕显示（OSD）逻辑电路和脉冲宽度调制器（PWM），提供快速执行、高效使用内存，复杂的中断，输入/输出位操作能力。Z86227采用双列40引脚DIP工艺。

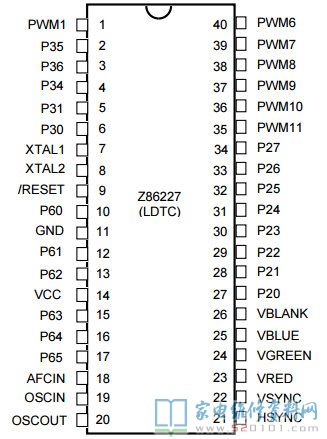

一、Z86227引脚功能与实测电压

管脚

功能

电压

1

搜索调谐控制

0-5

2

波段控制

＊

3

波段控制

＊

4

待机控制

5

5

遥控信号输入

4.2

6

电台识别输入（有/无）

0/5

7

时钟振荡输出

2.3

8

时钟振荡输入

2.3

9

微机控制复位

5.1

10

本机键盘控制

5

11

地

0

12

本机键盘控制

0.6

13

本机键盘控制

0.6

14

电源

5.2

15

本机键盘控制

0.6

16

5V电源

5.2

17

5V电源

5.2

18

AFT输入,用于自动搜索

2.5

19

屏显时钟

2

20

屏显时钟

2

21

行同步信号输入

4.5

22

场同步信号输入

4.5

23

R色差激励输出

0

24

G色差激励输出

0

25

B色差激励输出

0

26

字符消隐

0

27

SECAM控制

0

28

NTSC4.43控制

0

29

NTSC3.58控制

0

30

PAL控制

0

31

TV/AV转换

5/0

32

静噪控制

5

33

SDA

5

34

SCL

5

35

亮度控制输出

0-5

36

对比度控制输出

0-3.4

37

音量控制输出

0-3.4

38

色饱和度控制输出

0-5

39

色调控制

0-5

40

PAL60控制

0

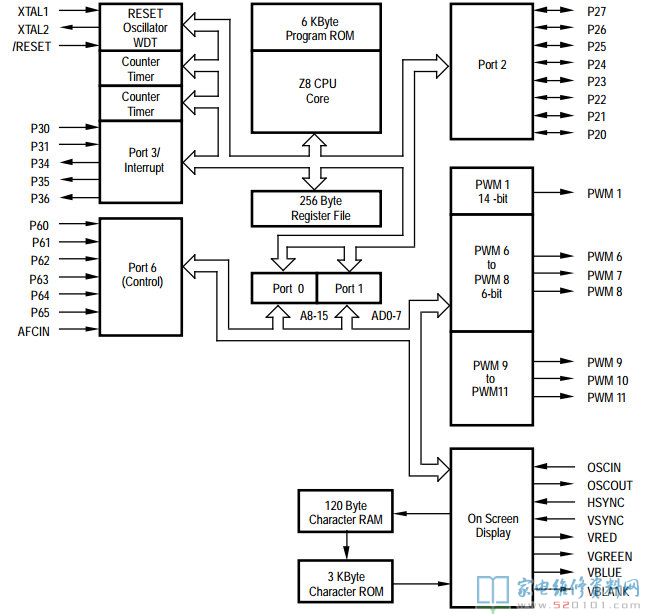

二、Z86227内部方框图


三、Z86227典型应用电路

关于Z86227的彩电应用电路，请维修同行们下载参阅本网的海尔HP-2981C(Z86227+OM8361机芯)原理图页面，这里就不再重复赘述了。
