概述：M37210M3-508SP是日本三菱半导体出品的一款单片CMOS 8bit微处理控制器芯片，其提供了PWM功能、OSD显示功能等。除了简单的指令集，ROM、RAM和I/O

地址放在同一个内存映射上，以便于编程。M37210M3-508SP采用双列52引脚DIP封装工艺。

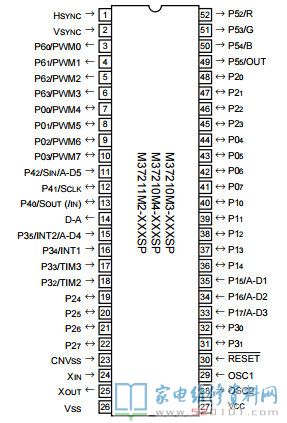

一、M37210M3-508SP引脚功能与实测电压

管脚

功能

电压

1

行同步信号输入

3.5

2

场同步信号输入

4.2

3

音量控制输出

3.2

4

色度控制输出

2.8

5

亮度控制输出

1.7

6

清晰度控制输出



7

对比度度控制输出

3

8

重低音控制输出



9

高音控制输出

0

10

平衡控制输出



11

AFT输入,用于自动搜索

2.4

12

NC

0

13

NC



14

调谐电压输出

4.7

15

键扫返回输入

1.1

16

遥控信号输入

4.8

17

键扫返回输入

5.2

18

同步信号输入(电台识别)

4

19

TV/AV转换

0

20

NC



21

待机控制

0

22

NC



23

测试

0

24

4M时钟

0.1

25

4M时钟

2.4

26

地

0

27

5V电源

5.1

28

字符振荡

4.2

29

字符振荡

4.2

30

复位

5

31

键扫描输出

0.1

32

键扫描输出

0.1

33

键扫返回输入

5.2

34

键扫返回输入

1.1

35

键扫返回输入

4.6

36

静噪



37

键扫描输出

0.1

38

键扫描输出

0.1

39

多路伴音选择输出

0

40

多路伴音选择输出



41

波段控制

0.01

42

波段控制

0.01

43

色调控制

2.6

44

AFT失效输出



45

键扫描输出

5.1

46

键扫描输出

5.1

47

键扫描输出

5.1

48

键扫描输出

5.1

49

屏显消隐

0

50

B字符输出

0

51

G字符输出

0

52

R字符输出

0

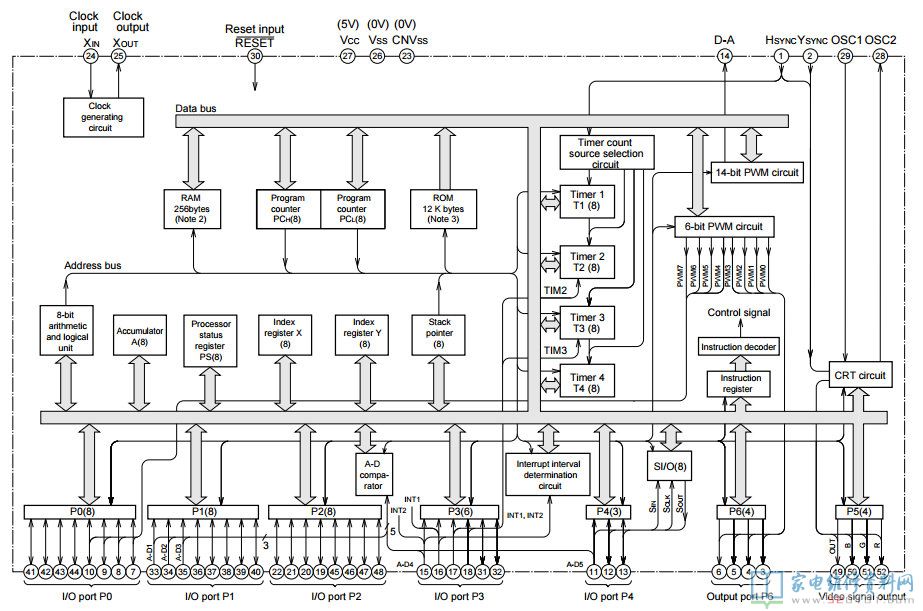

二、M37210M3-508SP内部方框图
