概述：M37103M4-750SP是日本三菱电机出品（Mitsubishi Electric Semiconductor）的一款单片CMOS工艺8 bit微控制器，主要用作CRT彩电电视机中，其内部集成8K ROM和128字节RAM存储。M37103M4-750SP采用64引脚DIP封装工艺。

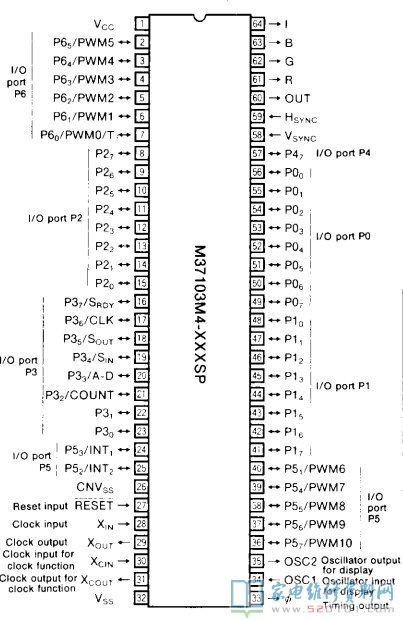

一、M37103M4-750SP引脚功能与实测电压

管脚

功能

电压

1

芯片供电

5.2

2

音量控制输出

0-10.5

3

低音控制



4

高音控制输出



5

平衡控制输出



6

调谐控制输出

0-5

7





8

SKEW开关

0.1

9

SKEW开关

0.1

10

SKEW开关

0.1

11

SKEW开关

0.1

12

键扫描输出/输入

5

13

键扫描输出/输入

5

14

键扫描输出/输入

5

15





16

键扫描输入

5

17

数据线

5

18

时钟线

5

19

片选

5

20

AFS输入

2.6

21

行同步脉冲输入

3.4-4.2

22





23





24

遥控信号输入

4.8

25

50/60字符位置控制

H/L

26





27

复位

5.5

28

时钟振荡

0.8

29

时钟振荡

2.6

30





31





32





33





34

字符振荡

4.5

35

字符振荡

4.3

36

彩色控制

0-7.2

37

色调控制

3

38

亮度控制输出

0-3.6

39

对比度控制输出

0-9

40

清晰度控制输出

0-10.8

41





42

待机控制

5/0

43

波段控制



44

波段控制



45

I制控制

3.2

46

BG/DK控制

4

47

NTSC50控制

3.2

48

PAL60控制

4

49

SECAM控制

6.5

50

PAL控制

6.5

51

N4.43控制

5

52

NTSC控制

6

53

蓝背景控制

9V

54

AFT控制（选台）

0.4

55





56

TV/AV转换

0/10

57





58

场逆程脉冲输入

5.3

59

行逆程脉冲输入

1.2

60

字符消隐

5.4V

61

R字符输出

0.05

62

G字符输出

0.05

63

B字符输出

0.05

64

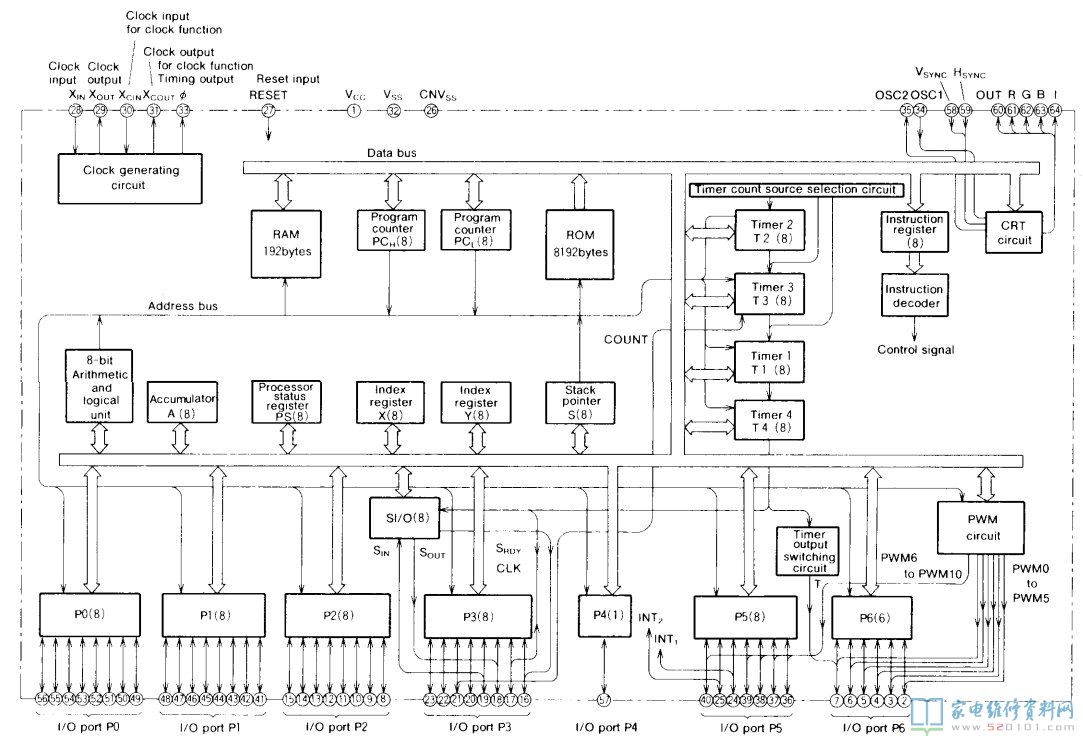

二、M37103M4-750SP内部方框图
