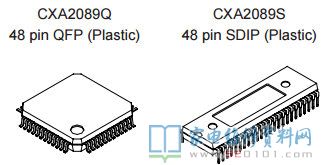

概述：CXA2089Q是日本索尼公司（Sony Corporation）出品的一款TV／AV切换大规模电子开关集成电路，它采用48脚扁平封装工艺，具备5组复合视频信号输入，3组Y／C信号输入，2组复合视频信号输出，2组Y／C信号输出；5组UR声道音频信号输入，2组UR声道音频信号输出；兼容S1和3路S2协议；内置Y／C混合电路和宽带视频放大器(20MHz)；音频静噪可通过设定外部引脚电压来实现；整个信号的切换过程完全由I2C总线控制。该集成电路主要用于一些当时主流的大屏幕彩电中，充当TV/AV切换电路。它除了可方便的实现内外视频和内外双声道音频信号的切换外，还可方便地实现外部S段子Y/C信号与机内Y/C分离电路所分离的Y/C信号之间的切换。

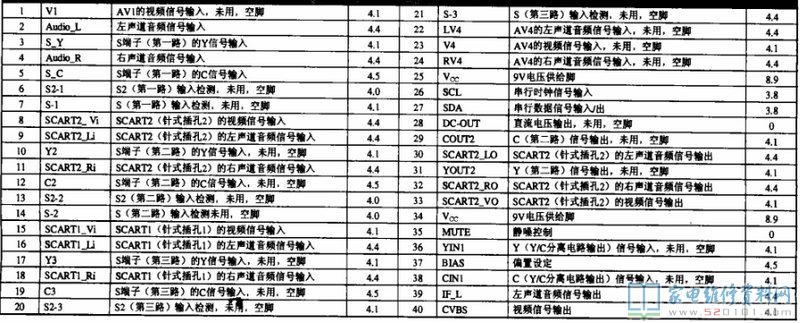

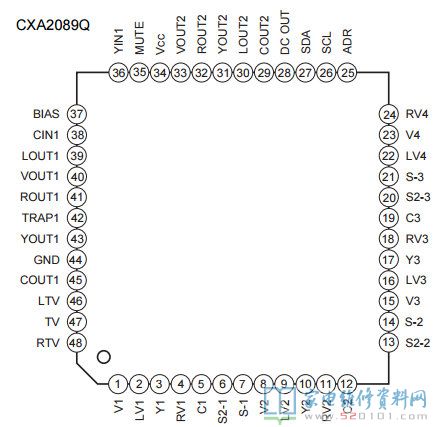

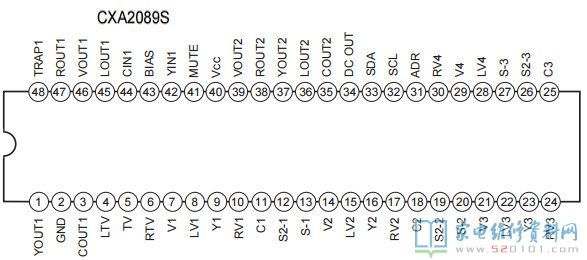

一、CXA2089Q引脚功能与实测电压

管脚

功能

电压

1

AV1视频信号输入

3.6

2

AV1音频L信号输入

3.2

3

AV1 S端子Y输入

3.6

4

AV1音频R信号输入

3.2

5

AV1 S端子C输入

3.6

6

NC



7

AV1 S端子信号识别输入

3

8

AV2视频信号输入

3.6

9

AV2音频L信号输入

3.2

10

AV2 S端子Y输入

3.6

11

AV2音频R信号输入

3.2

12

AV2 S端子C输入

3.6

13

NC



14

AV2 S端子信号识别输入

3

15

AV3视频信号输入

3.6

16

AV3音频L信号输入

3.2

17

AV3 S端子Y输入

3.6

18

AV3音频R信号输入

3.2

19

AV3 S端子C输入

3.6

20

NC



21

AV3 S端子信号识别输入

3

22

PIP音频L信号输入

3.2

23

PIP视频信号输入

3.6

24

PIP音频R信号输入

3.2

25

地

0

26

时钟线

3.1

27

数据线

3.1

28

直流输出

0

29

PIP C信号输出

4

30

PIP音频L信号输出

4

31

PIP Y信号输出

3.2

32

PIP音频R信号输出

3.8

33

PIP视频信号输出

4.1

34

9V电源

9

35

静音



36

Y信号输入

4.2

37

BISS

4

38

C信号输入

3.7

39

音频信号L输出

4.1

40

视频信号输出

4

41

音频信号R输出

4.1

42

NC

3.2

43

Y信号输出

3.7

44

地

0

45

C信号输出

4

46

TV信号L音频输入

3.2

47

全电视信号输入

3.8

48

TV信号R音频输入

3.2

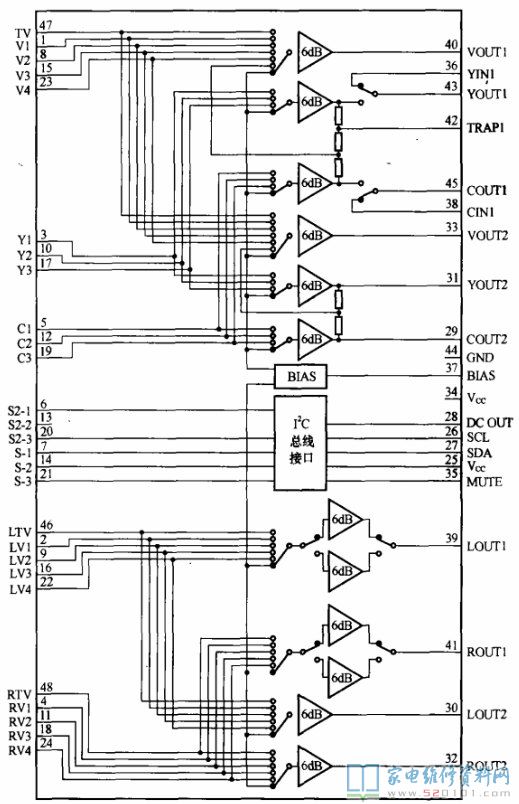

二、CXA2089Q内部方框图

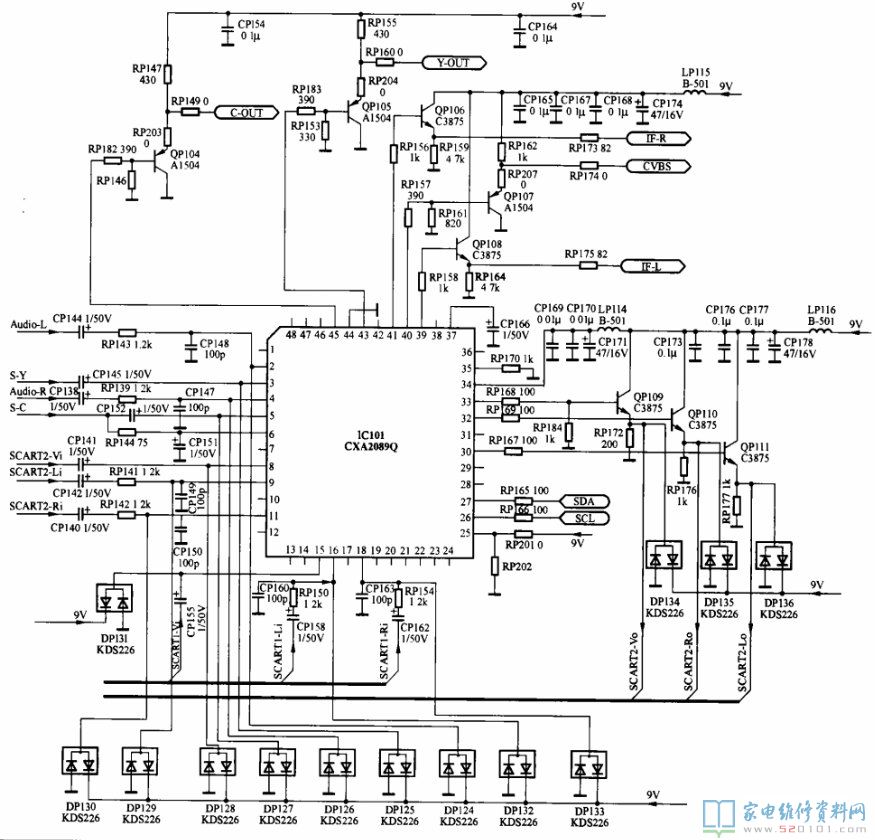

三、CXA2089Q典型应用电路
