概述：M52348SP是日本三菱电机（Mitsubishi Electric Semiconductor）出品的一款宽频模拟开关集成电路芯片，主要用作于彩色电视机/监视器RGBHV接口切换，从两种图像源输入和输出的信号同步信号满足10KHz - 200KHz的TTL输出。M52348SP电源电压范围4.5V至5.5V，额定电源电压5.0V。M52348SP采用32引脚双列DIP直插封装工艺。

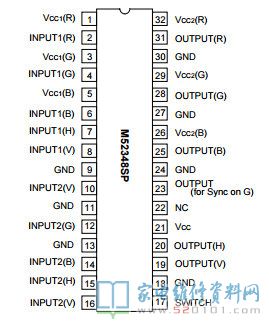

一、M52348SP引脚功能

管脚

功能

1

红基色通道电源1

2

红基色信号输入1

3

绿基色通道电源1

4

绿基色信号输入1

5

蓝基色通道电源1

6

蓝基色信号输入1

7

行同步信号输入1

8

场同步信号输入1

9

地

10

红基色信号输入2

11

地

12

绿基色信号输入2

13

地

14

蓝基色信号输入2

15

行同步信号输入2

16

场同步信号输入2

17

VGA/TV切换开关控制

18

地

19

场同步信号输出

20

行同步信号输出

21

同步信号切换电路电源

22

NC

23

绿同步信号输出

24

地

25

蓝基色信号输出

26

蓝基色通道电源2

27

地

28

绿基色信号输出

29

绿基色通道电源2

30

地

31

红基色信号输出

32

红基色通道电源2

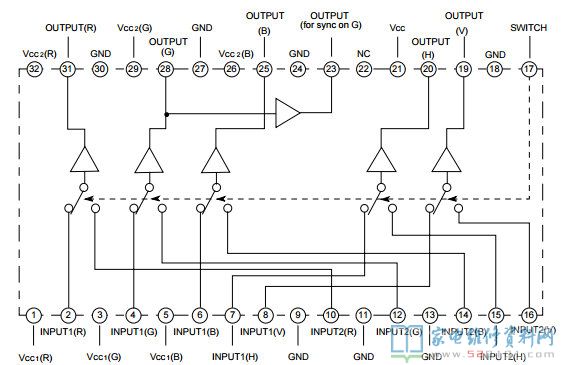

二、M52348SP内部方框图

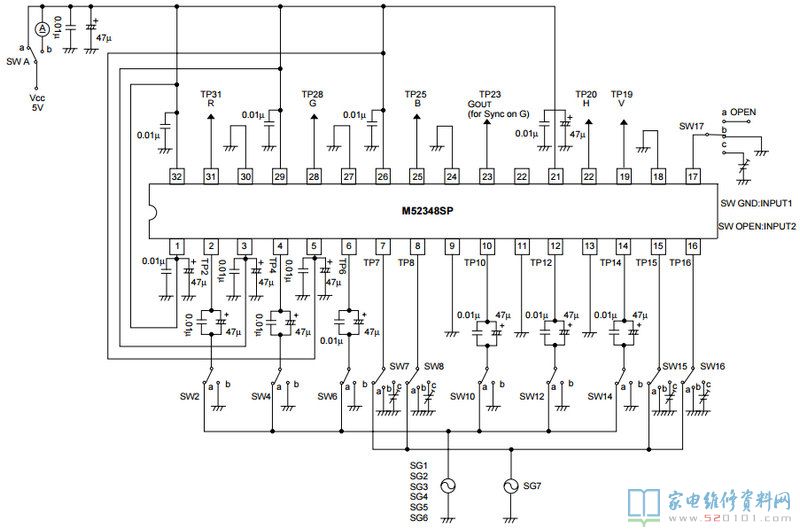

三、M52348SP典型应用电路
