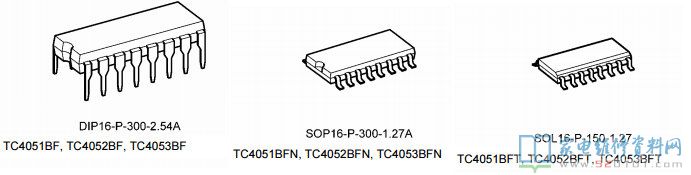

概述：TC4053是日本东芝半导体（Toshiba Semiconductor）出品的一款CMOS多路开关数字集成电路，常用于大屏幕彩电的TV/AV切换与控制电路中，TC4053采用16脚双列直插式塑料封装工艺，可用AN4053、CC4053、NJM4053等直接相互代换。

一、TC4053引脚功能与实测电压

管脚

功能

电压

1

1Y输入

3.2

2

0Y输入

3.4

3

1Z输入

3.2

4

Z公共输出

3.2

5

0Z输入

3.2

6

禁止端子，高电位时各开关断

0

7

负电源

0

8

地

0

9

控制脚

6.7/0

10

控制脚

6.7/0

11

控制脚

0

12

0X输入

0

13

1X输入

0

14

X公共输出

0

15

Y公共输出

3.2

16

电源

6.8

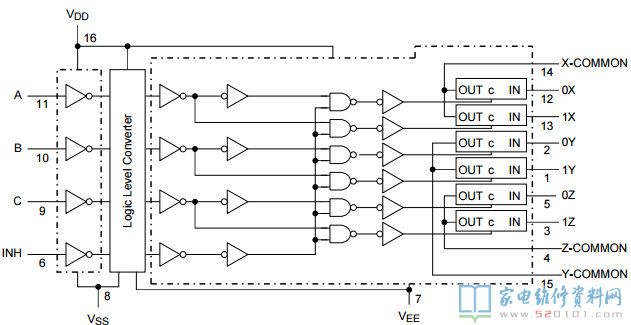

二、TC4053内部方框图
