概述：HA11508是日本日立半导体（Hitachi Semiconductor）出品的一款AV信号切换集成电路芯片，其工作电压范围8V-13.2V，具备高阻抗、宽电压范围、宽频率范围、片上静音电路、可控制3 × 3路输入等功能。HA11508采用20引脚双列DIP封装工艺。

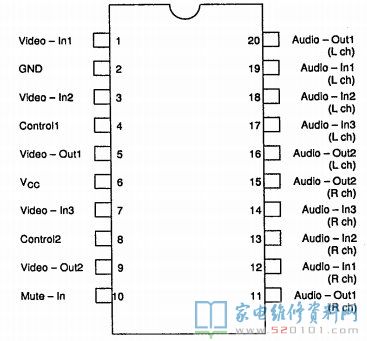

一、HA11508引脚功能与实测电压
|
管脚 |
功能 |
电压 |
|
1 |
视频信号输入(TV) |
4.5 |
|
2 |
地 |
0 |
|
3 |
视频信号输入(AV2) |
4.5 |
|
4 |
控制端 |
0 |
|
5 |
NC |
7.1 |
|
6 |
电源 |
12 |
|
7 |
视频信号输入(AV1) |
4.5 |
|
8 |
控制端 |
0 |
|
9 |
视频信号输出 |
7.1 |
|
10 |
控制端 |
0 |
|
11 |
NC |
3.3 |
|
12 |
音频信号输入(TV) |
4.3 |
|
13 |
音频信号输入(AV) |
4.3 |
|
14 |
音频信号输入(AV) |
4.3 |
|
15 |
音频信号输出 |
3.3 |
|
16 |
音频信号输出 |
3.3 |
|
17 |
音频信号输入(AV) |
4.3 |
|
18 |
音频信号输入(AV) |
4.3 |
|
19 |
音频信号输入(TV) |
4.3 |
|
20 |
NC |
3.3 |

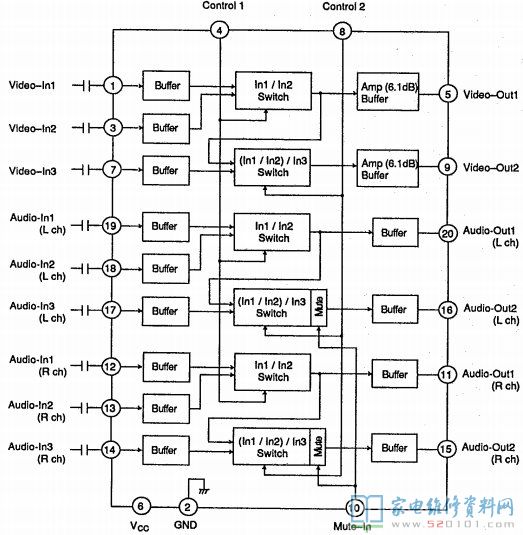

二、HA11508内部方框图
