概述：TDA4472是一款彩电信号视频处理电路芯片，其具备TV/VCR中的声音中频（VIF/SIF）信号处理以及负调制视频中频信号、FM/NICAM声音中频信号。TDA4472TV采用28引脚封装工艺。


一、TDA4472TV引脚功能与实测电压

管脚 功能 英文或符号 电压（有/无）
1 SIF1输入 V ISIF11 0/0
2 SIF1输入 V ISIF12 0/0
3 SIF开关脚 V SW1 0/0
4 地 GND1 0/0
5 SIF的AGC时间常数电容 C AGC1 1.0/0.3
6 VIF输入 V VIF1 2.2/2.2
7 VIF输入 V VIF2 2.2/2.2
8 VIF的AGC时间常数电容 C AGC2 2.0/1.2
9 地 GND2 0/0
10 RF AGC调整 R TOP 1.2/1.2
11 RF AGC输出 I TUN 1.6/4.2
12 视频输出 V OVID 2.1/3.2
13 空 NC1 2.2/3.2
14 空 NC2 2.2/3.2
15 空 NC3 0/0
16 地 GND3 0/0
17 参考电压 C REF 4.3/4.3
18 低通滤波器 LF 2.3/3.2
19 AFC开关 V SW2 2.9/2.9
20 振荡器接口 V VCO1 3.3/3.3
21 振荡器接口 V VCO2 3.3/3.3
22 AFC输出 V AFC 2.2/4.2
23 电源 V S 4.9/4.9
24 SIF输出（FM/NICAM） V OFM 2.1/2.1
25 空 NC4 0/0
26 误差补偿 R COMP 0.6/0.6
27 VIF输入 V ISIF22 2.9/2.9
28 VIF输入 V ISIF21 2.9/2.9

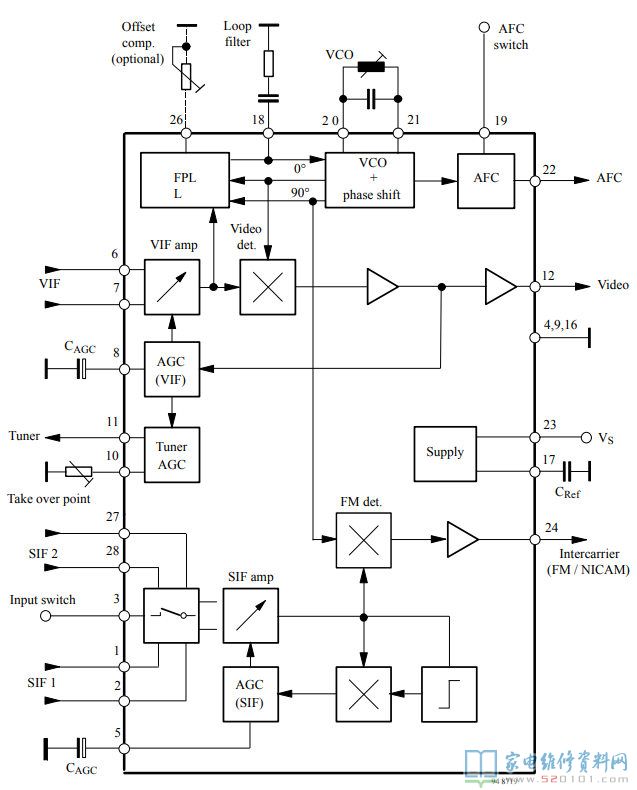

二、TDA4472TV内部方框图

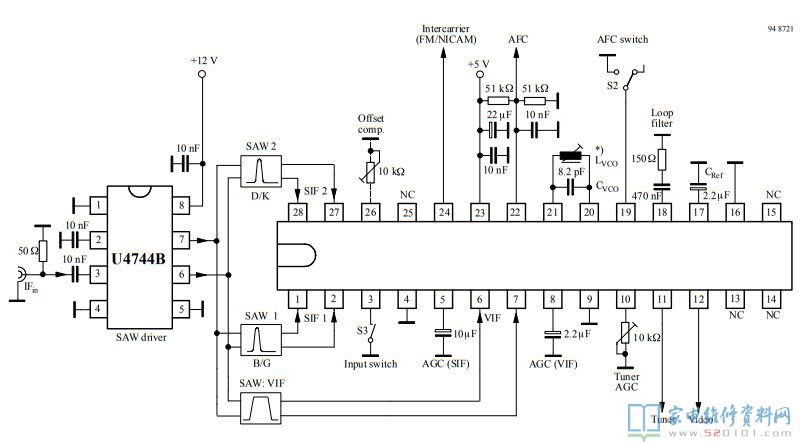

三、TDA4472TV典型应用电路

备注：外围L/C电路（VCO:38.9 MHz），TOKO线圈7km，292 XNS-4051Z
