概述：LA7680是一款CRT彩色电视机中解码处理芯片，LA7680内部集成了图像中放及解调，伴音解调，PAL/NTSC制式色度解码，亮度信号处理。行、场同步分离及振荡驱动等所有电视小信号处理功能，内部还具有50/60Hz场频自动识别电路，双AFC行同步电路等。LA7680与AN5635配合使用，可完成SECAM制彩色解码。LA7680采用48引脚封装工艺。

       三洋公司设计开发的A3机芯，仅使用一块大规模集成电路LA7680/LA7681就完成了图像中放及解调，伴音解调，PALNTSC 制式色度解码，亮度信号处理，行、场同步分离及振荡驱动等所有电视小信号处理功能。内部还具有50/60Hz场频自动识别电路，双AFC行同步电路等。LA7681 与AN5635配合使用，可完成SECAM制彩色解码。A3机芯很适合于中尺寸屏幕的电视机，很容易扩展功能。

       海信电器股份有限公司将LA7680大量用于喜盈门系列的产品中，其主要机型有:SR5468、SR5468A、 TC2105、 TC2107、 TC2108、 TC2109、 TC2111、 TC2115、 TC2117V5、TC2119M、TC2119MA、TC2122MA、TC2125C、TC2125C5、TC2162、TC2517、TC2519M、TC2520、TC2525P、 TC2528 等。


一、LA7680引脚功能与电压

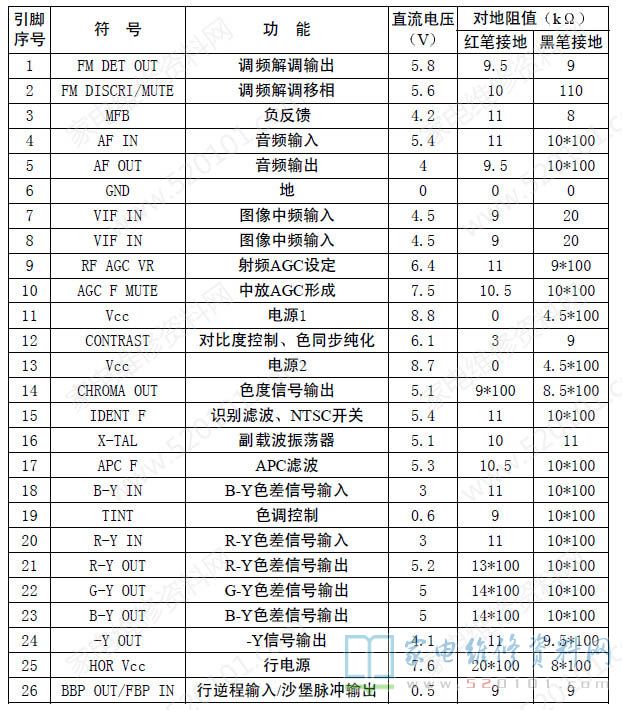

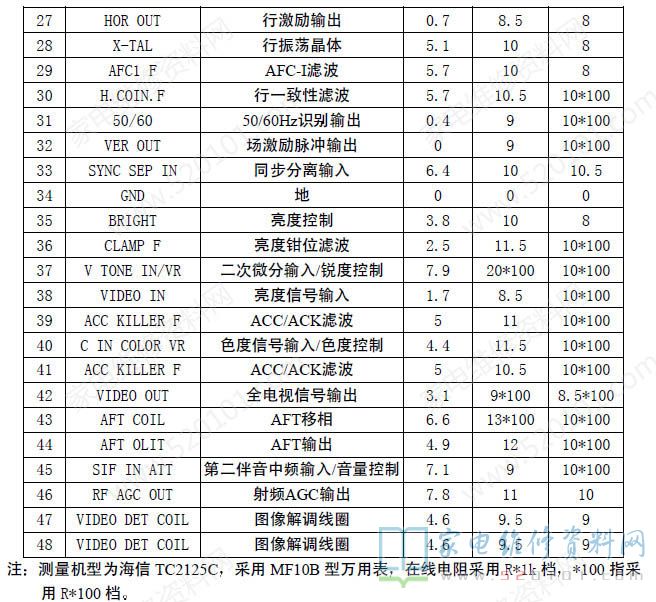

管脚 功能 电压
1 伴音鉴频输出 6
2 4.5/6.5MHz鉴频检波 5.5
3 负反馈
4 音频输入
5 音频输出
6 地 0
7 图象中频输入 4.4
8 图象中频输入 4.4
9 RF AGC延迟调节 5.4
10 IF AGC滤波 4.5
11 VCC 10
12 对比度（ABL）、色同步 5.7
13 VCC 9
14 色度信号输出 6
15 识别检波 4.4
16 彩色副载波振荡 6.1
17 APC滤波 5.8
18 U信号输入（PAL） 3.4
19 色调调节（NTSC） 4.3
20 V信号输入（PAL） 3.4
21 R-Y输出 5.7
22 G-Y输出 5.7
23 B-Y输出 5.7
24 Y信号输出 4.2
25 行电源 7.6
26 沙堡脉冲形成、VTR开关 0.8
27 行激励输出 0.6
28 行振荡（500KHz） 5.1
29 AFC1滤波 5.7
30 行同步滤波 6.7
31 50/60识别输出 0.2/5
32 场激励输出 4.9
33 全电视信号输入、同步分离 7.3
34 地 0
35 亮度控制 4.2
36 钳位滤波 2.8
37 清晰度控制 5.8
38 视频信号输入 1.9
39 ACC及消色检波 5.7
40 色度信号输入、色度控制 4.2
41 ACC及消色滤波、维修开关 5
42 全电视信号输出 3.4
43 AFT移相线圈 6.5
44 AFT输出 5.2
45 伴音中频输入 0.05
46 RF AGC输出 5.2
47 图象检波 5.3
48 图象检波 5.3

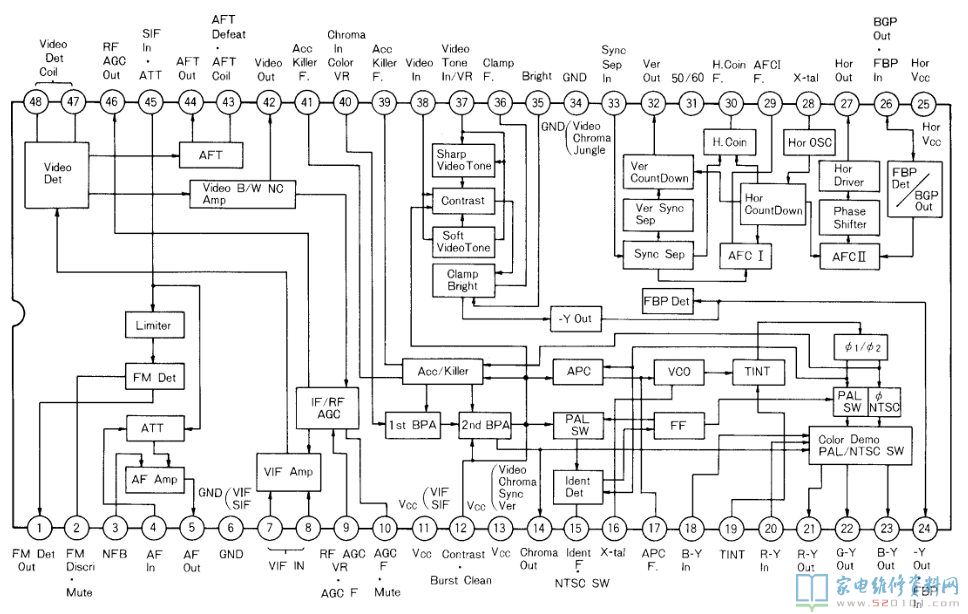

二、LA7680内部方框图

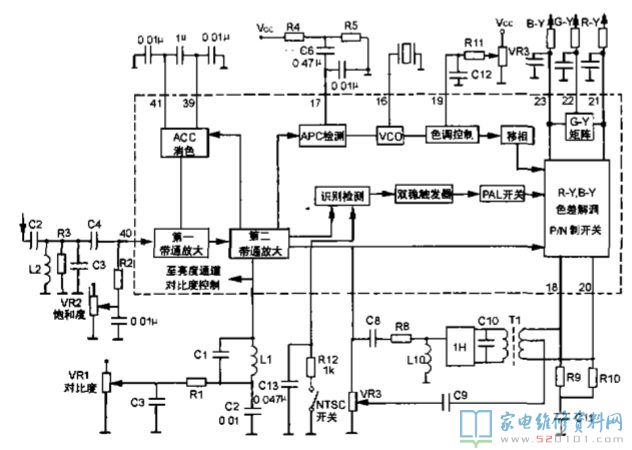

三、LA7680典型应用电路
