概述：STV8223B是一款用作于彩电上的多制式视频、音频处理集成电路，具备视频与音频PLL锁相环解调的能力。此集成电路为24脚封装工艺。

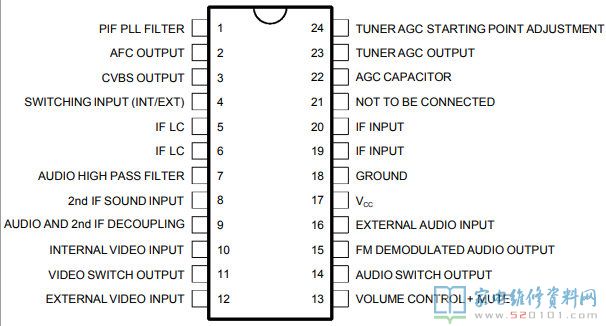

一、STV8223B引脚功能与实测电压

管脚 功能 英文或符号 电压（有/无）
1 锁相环滤波器 PIF PLL 2/1.6
2 自动频率控制输出 AFC OUT 3.2/7.2
3 全电视信号输出 CVBS OUT 2.8/3.6
4 TV/AV3音频选择开关 SWITCH 05/ /0
5 外接中周 IFLC1 5.7/5.7
6 外接中周 IFLC2 5.7/5.7
7 高频高通滤波 AHPF 5.3/5.3
8 伴音中频输入 SIF IN 3.8/3.8
9 伴音和中频去耦 OEC 4.3/4.3
10 视频信号输入 CVBS IN 1.8/2.1
11 视频开关输出 VIDEO 2.1/2.0
12 外部视频输入 VIIN 1.9/2.1
13 基准电压 EXT 4.7/4.7
14 音频选择开关 SSD 4.5/4.6
15 音频解调输出 DSD 4.5/4.6
16 外部音频输入 EXT AIIN 3.4/3.4
17 电源 VCC 9.0/9.0
18 地 GND 0/0
19 中频输入1 IF1 3.8/3.8
20 中频输入2 IF2 3.8/3.8
21 空 NC 1.4/1.6
22 自动增益外接电容 AGC CAP 2.8/1.0
23 自动增益控制输出 AGC OUT 2.2/4.2
24 自动增益调整 AGC ADJ 0.25/0.25

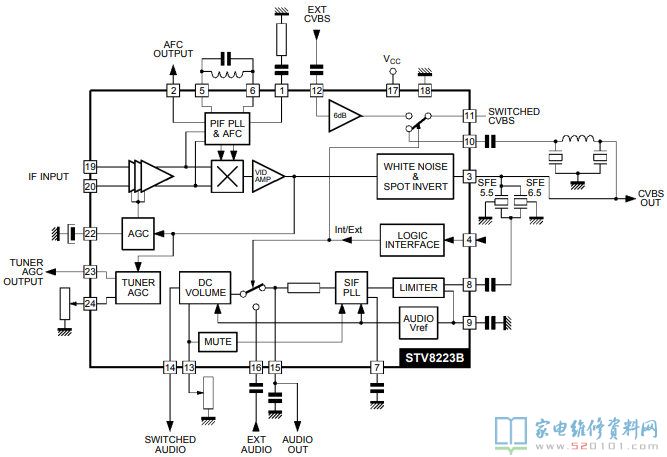

二、STV8223B内部方框图

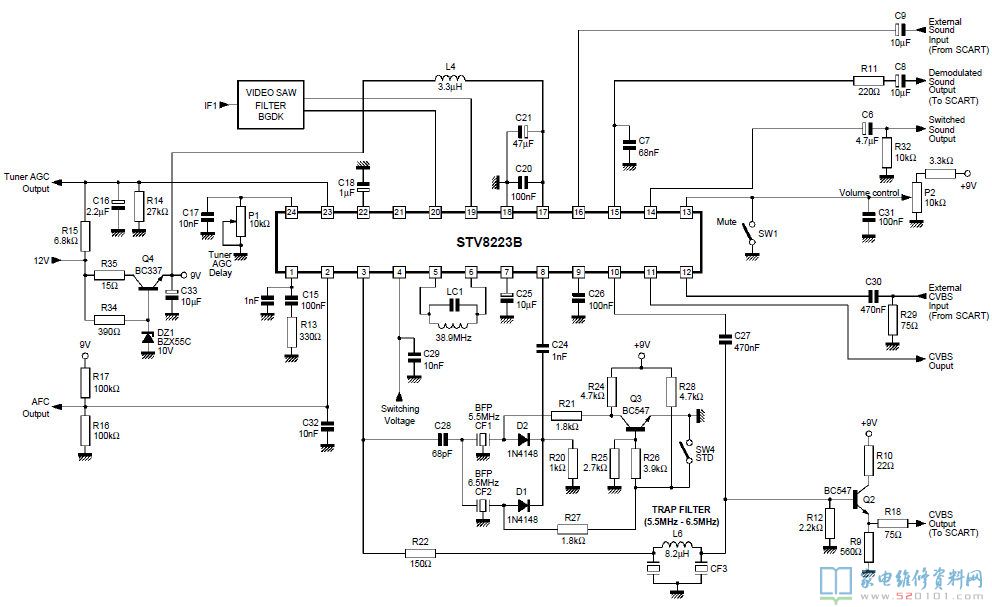

三、STV8223B典型应用电路
