概述：TA8701AN是日本东芝半导体公司早期出品的一款用作于CRT彩色电视机上视频、伴音、中频放大器功能的集成电路。TA8701AN采用24引脚DIP封装工艺。


一、TA8701AN引脚功能与实测电压

管脚 功能 电压
1 中频AGC滤波 5.1
2 中频AGC滤波 5.3
3 RFAGC延迟 1
4 中频信号输入 4.1
5 中频信号输入 4.1
6 地 0
7 RFAGC输出 8.2
8 音频输出 3.5
9 伴音鉴频 2.5
10 伴音鉴频 3.6
11 音量控制器的音频信号输入 3.7
12 负反馈 6
13 经音量控制后的音频信号输入 4.8
14 音量控制 2.4
15 地 0
16 伴音中频信号输入 3
17 伴音中放电源 9.3
18 视频信号输出到伴音中放 3.5
19 视频信号输出 3.6
20 中放谐振网络 6.3
21 中放谐振网络 6.3
22 AFT移相网络 2.9
23 中放电源 9.3
24 AFT输出 6.7

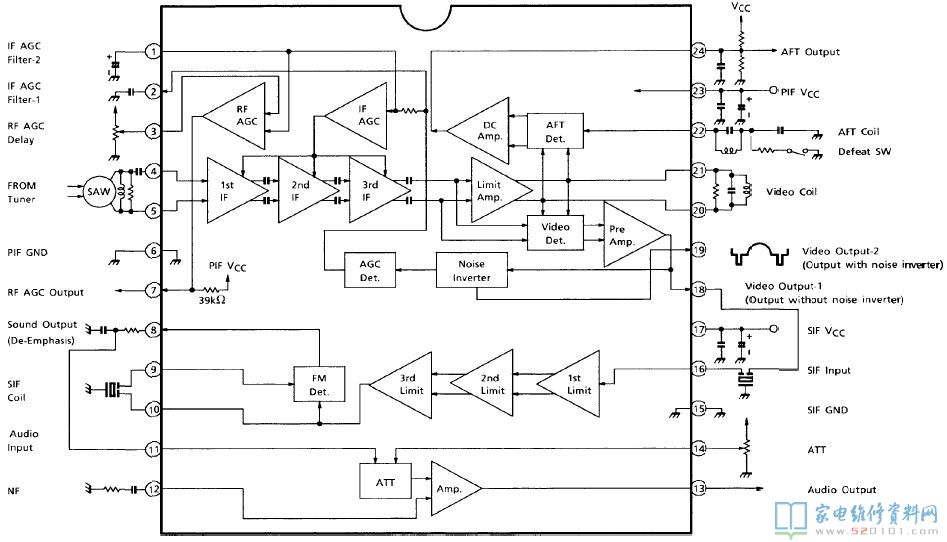

二、TA8701AN内部方框图
