概述：M50436-560SP是日本三菱电机半导体（Mitsubishi Electric Semiconductor）于80年代出品的电视专用4bit微处理器CPU芯片，其内含中央处理单元CPU、程序存储器POM、随机数据存储器RAM、D/A转换电路、屏幕字符存储器和显示输出控制电路、提供模拟量控制信号的PWM电路等。M50436-560SP采用双列DIP 52引脚封装工艺。

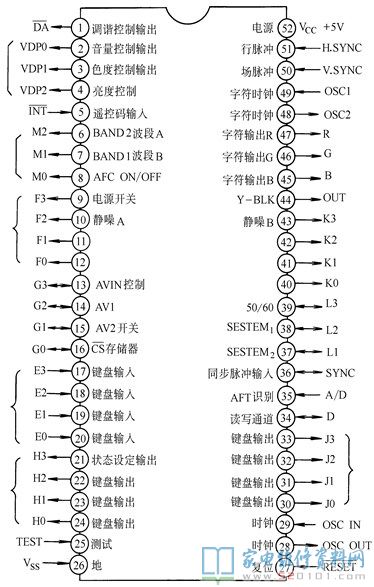

一、M50436-560SP引脚功能与实测电压

管脚

功能

英文或符号

电压

1

调谐输出

VT或DA

0-5

2

音量控制

VOL或VDP0

0-5

3

色度控制

COL或VDP1

0-9

4

亮度控制

BRT或VDP2

0.9-0

5

遥控输入

INT

4

6

频段控制

BAND1

11

7

频段控制

BAND2

0

8

AFT控制输出

AFT,ON/OFF

0

9

待机

POWER

5

10

静噪控制

MUTE

5

11

双伴音控制输出

F1

0

12

双伴音控制输出

F0

5

13

AV设置

AVIN

4

14

音视系统

TV/AV或AV1

0

15

电视/录象控制输出

TV/AV或AV2

2

16

存储控制

CS

4

17

键扫描输出

E3

4

18

键扫描输出

E2

4

19

键扫描输出

E1

4

20

键扫描输出

E0

4

21

控制输入输出口

H3

0

22

控制输入输出口

H2

4.2

23

控制输入输出口

H1

4.2

24

控制输入输出口(予指令)

H0

4.2

25

测试信号点

TEST

0

26

电源地(内部)

VSS

0

27

振荡电源,复位

AC,RESET

4.8

28

时钟输出

OSC.OUT

2.4

29

时钟输入

OSC.IN

0.8

30

键扫描输入

J0

5

31

键扫描输入

J1

4

32

键扫描输入

J2

5

33

键扫描输入

J3

5

34

信息交换

I/O

5

35

AFT电压,模/数变换

AFT,A/D

0

36

复合同步输入(电台识别)

SYNCIN

2.2

37

制式

SYS2

2.9

38

制式

SYS1

0

39

50/60Hz控制



4

40



K0

0

41

立体声控制

K1

0

42



K2

0

43

同步广播,无信号静噪

SYNC

1

44

字符"或"输出

OUT

0

45

字符B输出

B OUT

0

46

字符G输出

G OUT

0

47

字符R输出

R OUT

0

48

字符振荡输出

OSC2

0

49

字符振荡输入

OSC1

0.3

50

场逆程同步脉冲

V.SYNC

0.3

51

行逆程同步脉冲

H.SYNC

-0.4

52

电源

VCC

5
