概述：TMP87CM38N-1P31是日本东芝株式会社（Toshiba Semiconductor）出品的一款8bit单片彩色电视机微处理器CPU芯片，其包含CPU核心、ROM、RAM、输入/输出端口、六个多功能定时器/计数器、串行总线接口、屏幕显示，脉宽调制，8位A/D转换器和远程控制信号预处理器。TMP87CM38N-1P31采用双列42引脚DIP封装工艺。

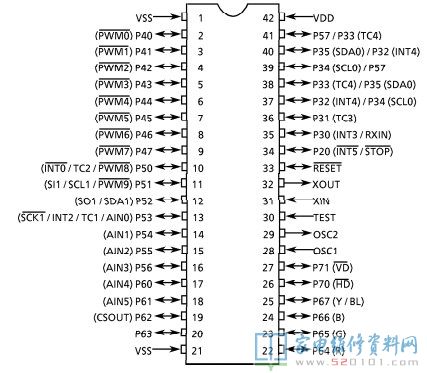

一、TMP87CM38N-1P31引脚功能与实测电压

管脚

功能

英文或符号

电压

1

地



0

2

调谐电压输出



3.5

3

频道控制



5

4

NC





5

S端子控制



5

6

U频段控制



5

7

VL频段控制



5

8

VH频段控制



5

9

频段控制指令输出



5

10

频段控制指令输出



0.5

11

时钟信号输出



4.9

12

时钟信号输出



4.9

13

NC





14

NC





15

AFT信号输入



2.9

16

键控输入



5

17

静音控制



0.4

18

丽音信号切换



5

19

视频测试信号输出



0

20

待机控制



0

21

地



0

22

红字符输出



0.2

23

绿字符输出



0.2

24

蓝字符输出



0.2

25

字符消隐信号输出



0.1

26

行同步脉冲输入



4.1

27

场同步脉冲输入



4.1

28

字符振荡



4.9

29

字符振荡



4.9

30

地



0

31

8MHz晶体输入



2

32

8MHz晶体输出



2

33

RESET



5

34

NC





35

遥控信号输入



5

36

同步识别信号输入



5

37

时钟线



2.2

38

数据线



2.2

39

NC





40

保护



5

41

NC





42

电源



5

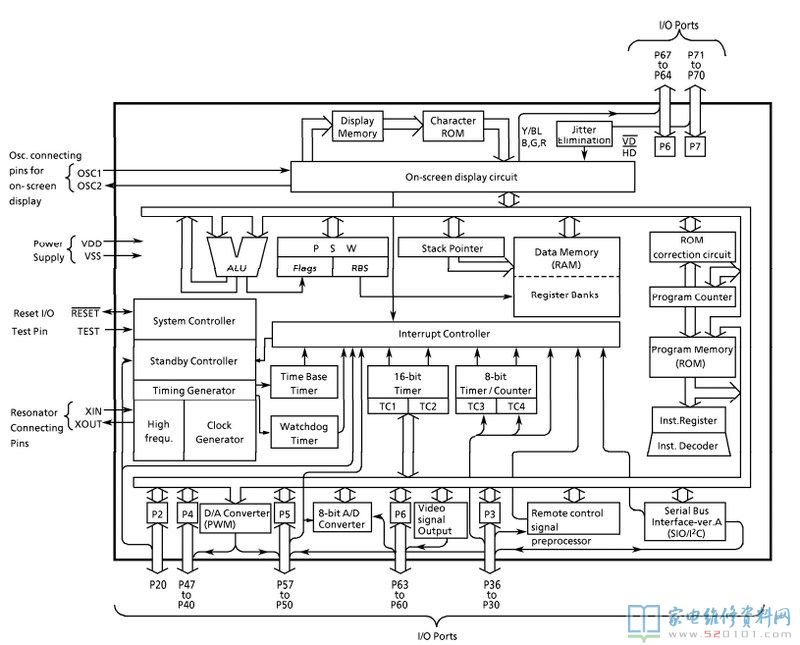

二、TMP87CM38N-1P31内部方框图
