概述：UPC1423CA是一款用作于CRT彩电视频色度行场扫描处理芯片，它采用双列48脚封装工艺。其具备视频放大、色度解码及行、场扫描电路。最大功耗=1.5W，电源电流=60mA，色度输出直流电压=70V，色差输出电流电压=7.1V，同步分离输入直流电平=7.6V，综合色差输出=2.4V，场分频工作起始电压=3.4V，行脉冲输出起始电压=3.5V。

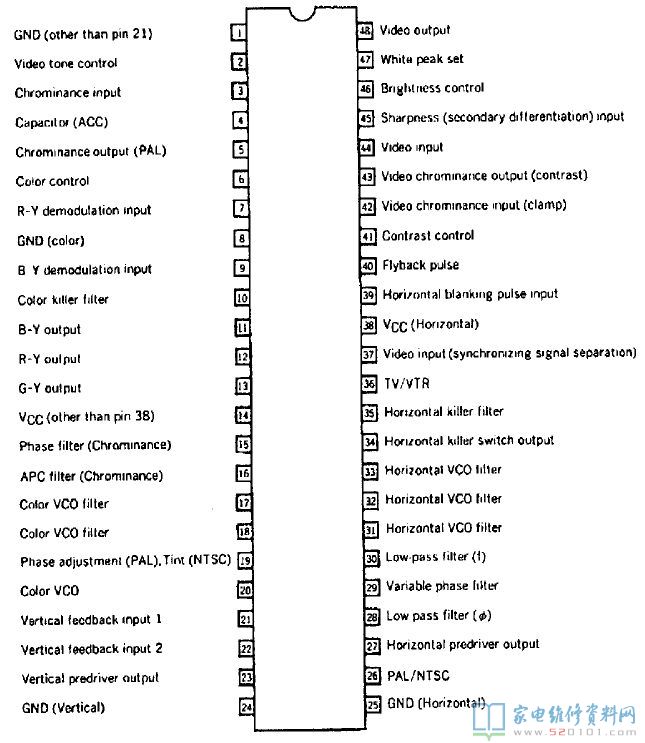

一、UPC1423CA引脚功能

管脚 功能 电压
1 地 0
2 视频调节 0
3 色度输入 4.2
4 ACC滤波 8.8
5 色度输出(PAL) 7.8
6 色饱和度控制 4.2
7 V信号输入 4.1
8 色度地 0
9 U信号输入 4.1
10 消色滤波 11.6
11 B-Y输出 7.2
12 R-Y输出 7.3
13 G-Y输出 7.3
14 电源 12
15 APC检波滤波 4.8
16 AFC检波滤波 6.2
17 色VCO滤波器 9.2
18 色VCO滤波器 9
19 色度控制(NTSC) 9
20 相位调整(PAL) 5.5
21 场反馈输入 5.2
22 场幅调节 0.5
23 场激励 1.5
24 场地 0
25 行地 0
26 P/N开关 0.6
27 行激励 0.6
28 鉴相器滤波 8.2
29 鉴相器滤波 7
30 鉴相器滤波 3.4
31 行压控振荡器滤波 5
32 行压控振荡器滤波 5
33 行压控振荡器滤波 10.5
34 行逆程抑制开关输出 16.5
35 行静噪限制 12
36 TV/VTR转换 2.1
37 同步信号输入 8.4
38 行电源 12.7
39 行消隐脉冲输入 0.1
40 行反峰脉冲输入 0.3
41 对比度控制 4.5
42 视频色度输入 2.2
43 视频色度输出 9.3
44 视频输入 10.1
45 清晰度输入 5.8
46 亮度控制 8.4
47 噪声限制 5.5
48 亮度输出 6.9

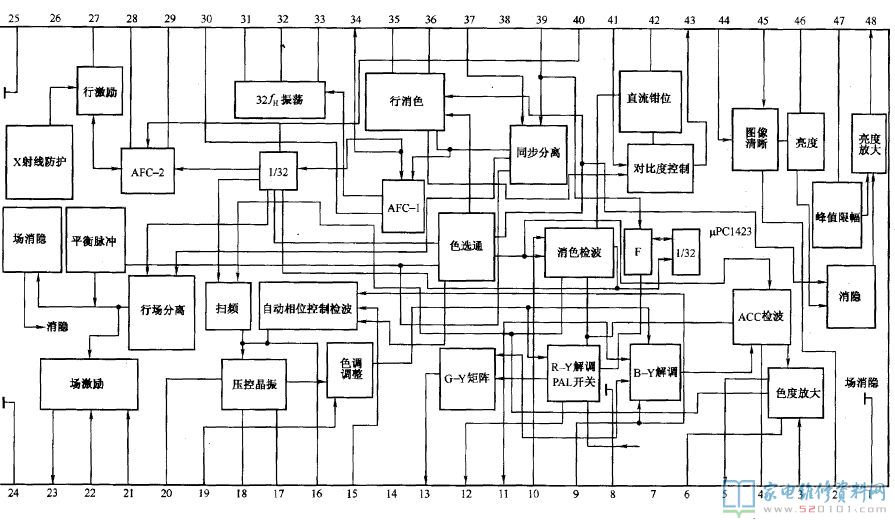

二、UPC1423CA内部方框图

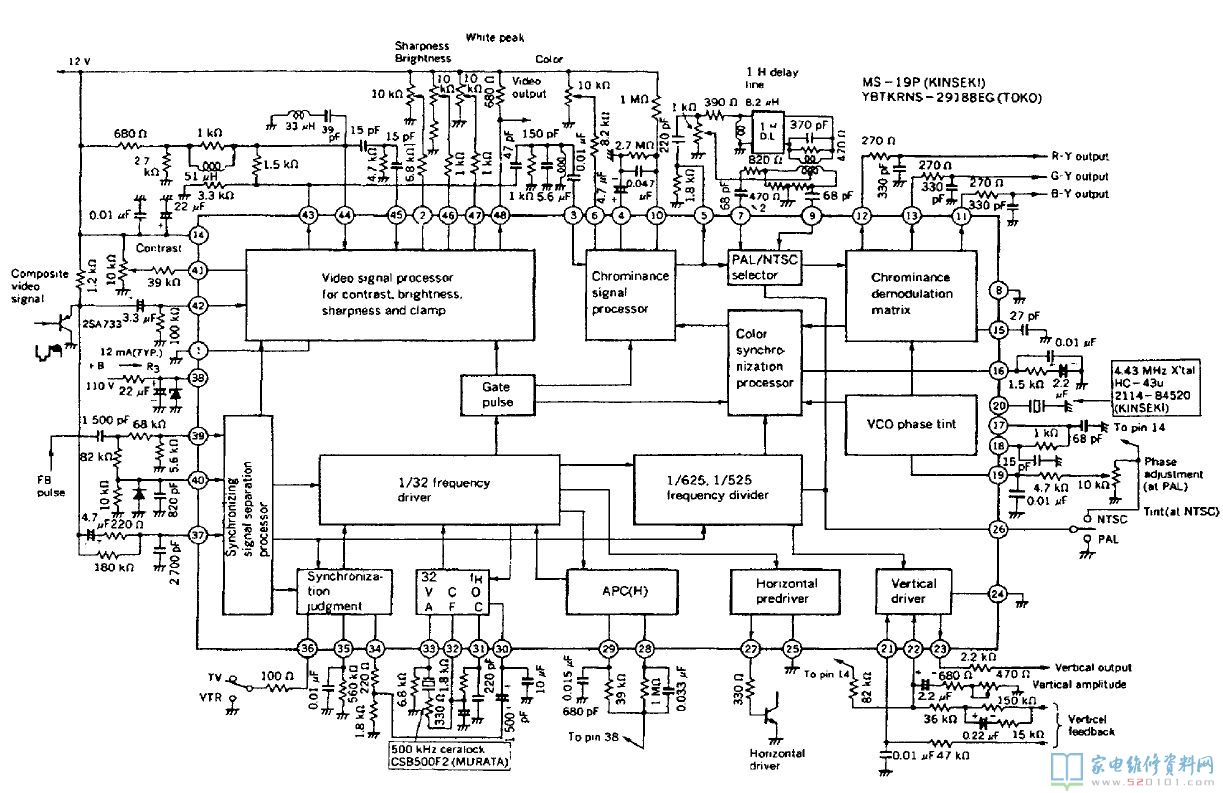

三、UPC1423CA典型应用电路
