概述：M51354AP是日本三菱半导体早期出品的一款常用作于CRT彩色电视机上的中频视放、视频检波、伴音于一体的芯片，它采用30引脚封装工艺。

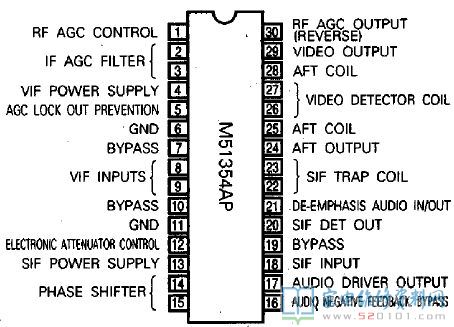

一、M51354AP引脚功能与实测电压

管脚 功能 电压
1 高放AGC控制 4.5
2 中放AGC滤波 4.7
3 中放AGC滤波 4.7
4 图象中放电源 12.4
5 AGC锁定保护 0
6 地 0
7 旁路电容 4
8 图象中频输入 4
9 图象中频输入 4
10 旁路电容 4
11 地 0
12 音频衰减控制 0.7
13 伴音中频电源 12.4
14 鉴频线圈 3.9
15 鉴频线圈 3.9
16 负反馈及旁路电容 2.9
17 音频输出 5.7
18 伴音中频输出 2.1
19 旁路电容 2
20 伴音中频输出 5.6
21 去加重,伴音输入输出 7.9
22 伴音中频陷波 2.8
23 伴音中频陷波 2.8
24 AFT输出 6.1
25 AFT线圈 3.6
26 视频检波线圈 6
27 视频检波线圈 6
28 AFT线圈 3.6
29 视频输出 5.1
30 高放AGC输出 6.1

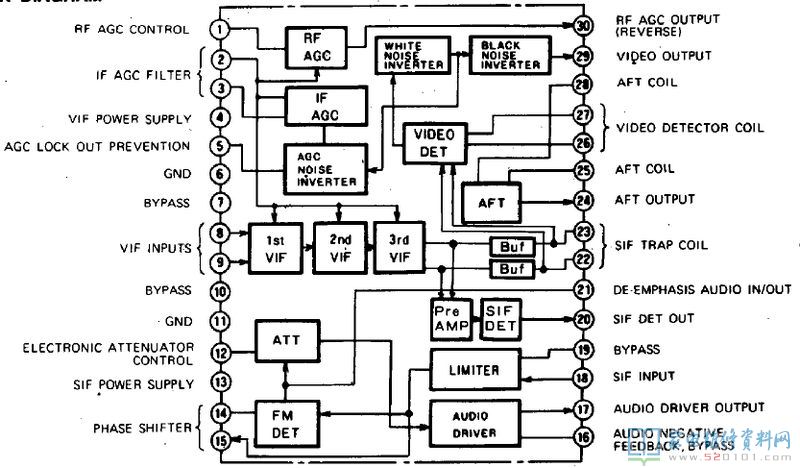

二、M51354AP内部方框图

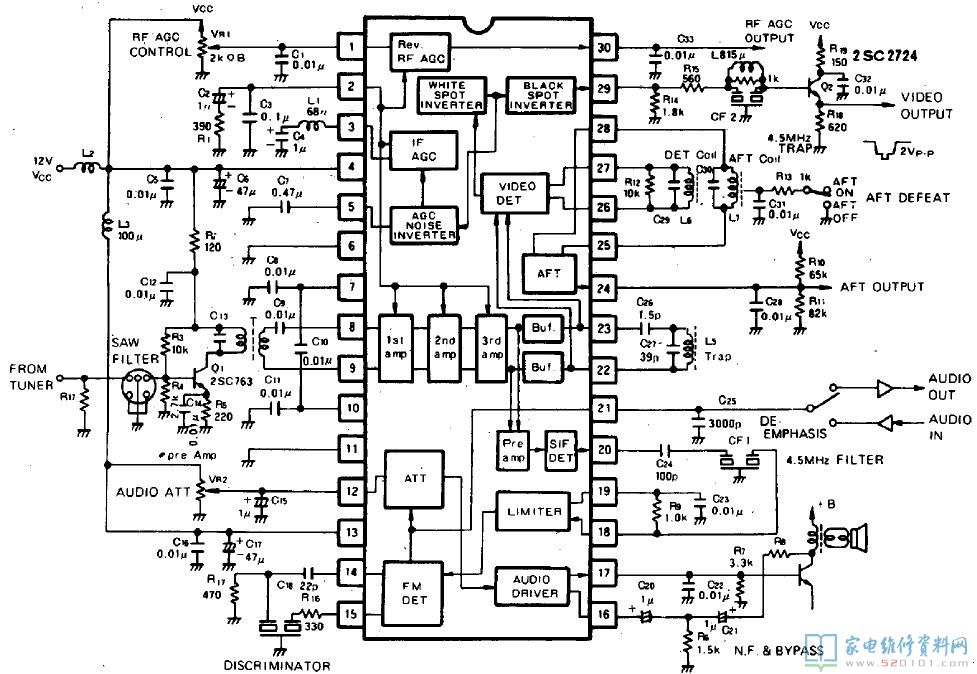

三、M51354AP典型应用电路
