概述：TB1238AN是日本东芝半导体出品的一款彩电处理器，是由双CMOS集成电流制成，用以完成中频、视频、扫描小信号处理。可方便地把PAL/NTSC制的图像中频PIF、伴音中频SIF解调和解码后形成三基色视频信号R、G、B以及音频信号。若外部增加SECAM处理器，可适用于全制式彩电体系。在TB1238AN中有模拟R、G、B输入端口，可方便与画中画系统、图文电视系统相连，内部还设有视、音频开关，在芯片内可完成信号的切换工作。
一、TB1238AN引脚功能与实测电压
| 脚号 | 电压/V | 正向电阻/KΩ | 反向电阻/KΩ | 引脚功能 |
| 1 | 5 | 12 | 13 | 音频去加重输出 |
| 2 | 3.4 | 8 | 8 | 伴音音频输出 |
| 3 | 8 | 1 | 1 | 中频电路电源 |
| 4 | 2 | 9 | 15 | AFT电压输出 |
| 5 | 0 | 0 | 0 | IF地 |
| 6 | 0 | 12 | 17 | IF中频差分输入 |
| 7 | 1.4 | 12 | 17 | IF中频差分输入 |
| 8 | 3.4 | 12 | 15 | RFAGC信号输出脚 |
| 9 | 4.6 | 12 | 17 | IFAGC滤波 |
| 10 | 1.6 | 12 | 16 | APC滤波 |
| 11 | 2.6 | 12 | 180 | 4.43MHz滤波 |
| 12 | 0 | 0 | 0 | Y/C地 |
| 13 | 0 | 1 | 1 | 字符消隐输入 |
| 14 | 1.2 | 12 | 17 | 字符R输入 |
| 15 | 1.2 | 12 | 17 | 字符G输入 |
| 16 | 1.2 | 12 | 17 | 字符B输入 |
| 17 | 7.8 | 1 | 1 | RGB电源 |
| 18 | 2.4 | 12 | 12 | R输出 |
| 19 | 2.4 | 12 | 12 | G输出 |
| 20 | 2.4 | 12 | 12 | B输出 |
| 21 | 4.6 | 12 | 17 | ABL控制 |
| 22 | 4 | 12 | 30 | 场锯齿波形成脚 |
| 23 | 4.6 | 12 | 15 | 场反馈信号输入 |
| 24 | 1 | 1 | 1 | 场输出 |
| 25 | 0.2 | 12 | 30 | 场自动增益控制 |
| 26 | 2.6 | 9 | 28 | 时钟线 |
| 27 | 2.8 | 8 | 28 | 数据线 |
| 28 | 9 | 12 | 10 | 行电源 |
| 29 | 3.5 | 12 | 24 | 识别信号输入/输出及色副载波信号输入 |
| 30 | 1 | 9 | 30 | 行逆程脉冲输入 |
| 31 | 4.4 | 1 | 12 | 同步识别输出 |
| 32 | 2 | 0 | 1 | 行输出 |
| 33 | 0 | 12 | 0 | 偏转电路接地脚 |
| 34 | 1.4 | 2 | 12 | 沙堡脉冲输出 |
| 35 | 2.6 | 7 | 2 | 视频输出 |
| 36 | 5 | 12 | 10 | 数字电路电源 |
| 37 | 2.4 | 12 | 17 | SECAM--B-Y输入 |
| 38 | 2.4 | 12 | 17 | SECAM--R-Y输入 |
| 39 | 1 | 12 | 17 | Y信号输入 |
| 40 | 6.6 | 12 | 30 | 行AFC滤波 |
| 41 | 1.6 | 0 | 17 | 外部视频输入/Y输入 |
| 42 | 0 | 12 | 0 | 数字电路接地脚 |
| 43 | 3 | 12 | 17 | 复合视频信号输入 |
| 44 | 2.2 | 12 | 17 | 黑电平检测滤波 |
| 45 | 2.8 | 2 | 17 | S端子C信号输入 |
| 46 | 4.8 | 1 | 2 | 亮色信号电源 |
| 47 | 3 | 12 | 1 | 中频检波信号输出 |
| 48 | 5 | 0 | 18 | 环路滤波 |
| 49 | 0 | 1 | 0 | 地 |
| 50 | 6.8 | 1 | 1 | 外接VCO中周 |
| 51 | 6.8 | 1 | 1 | 外接VCO中周 |
| 52 | 8 | 12 | 1 | 电源 |
| 53 | 3.8 | 12 | 17 | 伴音中频信号输入 |
| 54 | 5.6 | 12 | 15 | 纹波滤波 |
| 55 | 3.2 | 12 | 18 | 外部音频信号输入 |
| 56 | 3.4 | 12 | 18 | 调频直流负反馈滤波 |
二、TB1238AN内部方框图

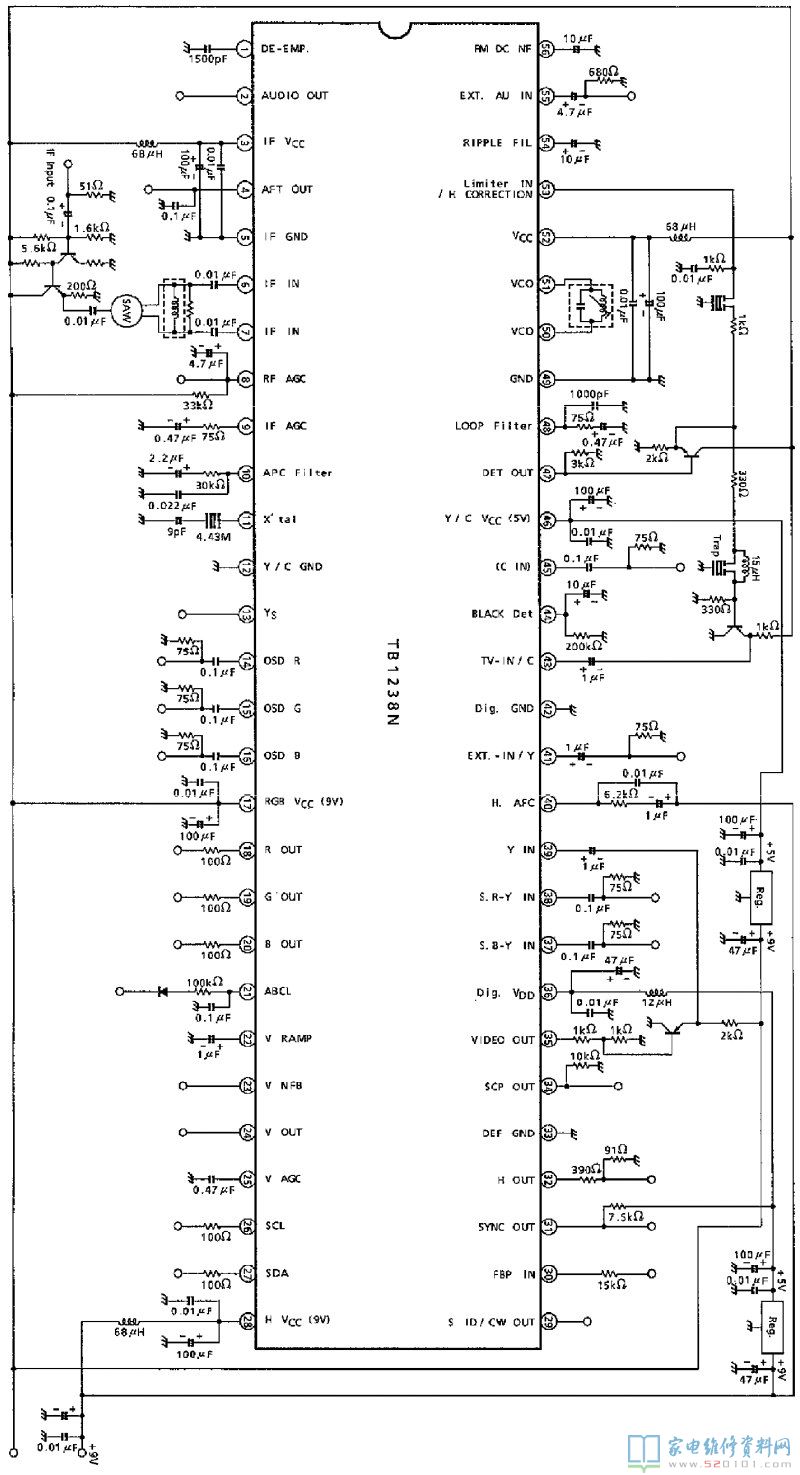

三、TB1238AN典型应用电路
