概述：TB1240AN是日本东芝半导体出品的一块适用于PAL/NTSC制的中频和视频处理器，它是日本东芝公司1998年推出的产品，该芯片能解调PAL/NTSC PIF信号、SIF信号以及复合视频信号使其转变成R、G、B基色信号和音频信号。TB1240AN有一个模拟R、G、B接口，所以很容易用该芯片组成画中画彩电，TB1240AN还有一个IIC总线接口，通过SDA、SCL总线来完成各种不同的控制（亮度、彩色等）。


一、TB1240AN引脚功能与实测电压

脚号 电压/V 黑笔接地/KΩ 红笔接地/KΩ 功能说明
1 1.5 10 13 AFT输出
2 4.2 13 14.5 音频输出
3 9 40Ω 600Ω 中频电源
4 4.8 13 20 伴音中频输入
5 0 0 0 中频地
6 1.2 11.5 18.5 中频差分输入
7 1.2 11.5 18.5 中频差分输入
8 3.5 12 16 高放AGC输出端
9 4.4 13 20 中放AGC滤波脚
10 1.6 12.8 17 色度解调APC滤波脚
11 3.4 13 200 4.43MHz晶振输入脚
12 0 0 0 Y信号和C信号处理系统地脚
13 0 5.5 5.5 字符Y信号输入脚
14 1.1 13 18.5 字符RGB信号输入端
15 1.1 13 18.5 字符RGB信号输入端
16 1.1 13 18.5 字符RGB信号输入端
17 9 40Ω 500Ω RGB电源脚
18 2.8 12 15 RGB三基色信号输入脚
19 2.8 12 15 RGB三基色信号输入脚
20 2.8 12 15 RGB三基色信号输入脚
21 5.4 13 17.5 ABL控制输入脚
22 8 12.3 2.4 场锯齿波形成
23 3.7 12.5 21 场反馈输入
24 3 1.3 1 场输出
25 0 13 28 场自动增益控制脚
26 4 6.5 16.5 I2C总线时钟线
27 4.1 6.5 6.5 I2C总线数据线
28 9 6 5.5 行电源
29 3.6/1.7 13 24 识别信号输入/出和副载波信号输出
30 1.6 12.5 28 行逆程脉冲输入脚
31 4.6/3.6 6 5.8 同步识别信号输出
32 1.8 800Ω 800Ω 800Ω行输出
33 0 0 0 偏转电路接地
34 1.3 12.5 19 沙堡脉冲输出
35 2.5 12.8 27 枕形校正输出
36 5 6 5.5 数字电源
37 2.45 13 20 U(B-Y)信号输入
38 2.45 13 20 U(R-Y)信号输入
39 1 13 18 亮度/视频信号输入脚
40 6.4 12.8 28 行AFC滤波脚
41 0 13.2 28 极高压补偿输入
42 0 0 0 数字电路地
43 2.3 12.8 21 同步信号输入
44 1.6 13 17 黑电平检测滤波脚
45 0 11.5 20 色度信号输入
46 5 1 1 亮度/色度系统电源
47 3.6 12.5 13 中频检波输出
48 4.3 12 19.5 中频环路滤波引脚
49 0 0 0 中频地
50 8 900Ω 900Ω 外接压控振荡器中周
51 8 900Ω 900Ω 外接压控振荡器中周
52 8.8 600Ω 600Ω 中频电源
53 3.5 12.5 19.5 第二伴音中频限幅输入端
54 5.6 12.2 15 纹波滤波电路引脚
55 3.4 11.5 13 第二伴音中频输出
56 3.5 12 19 调频直流负反馈滤波电路引脚

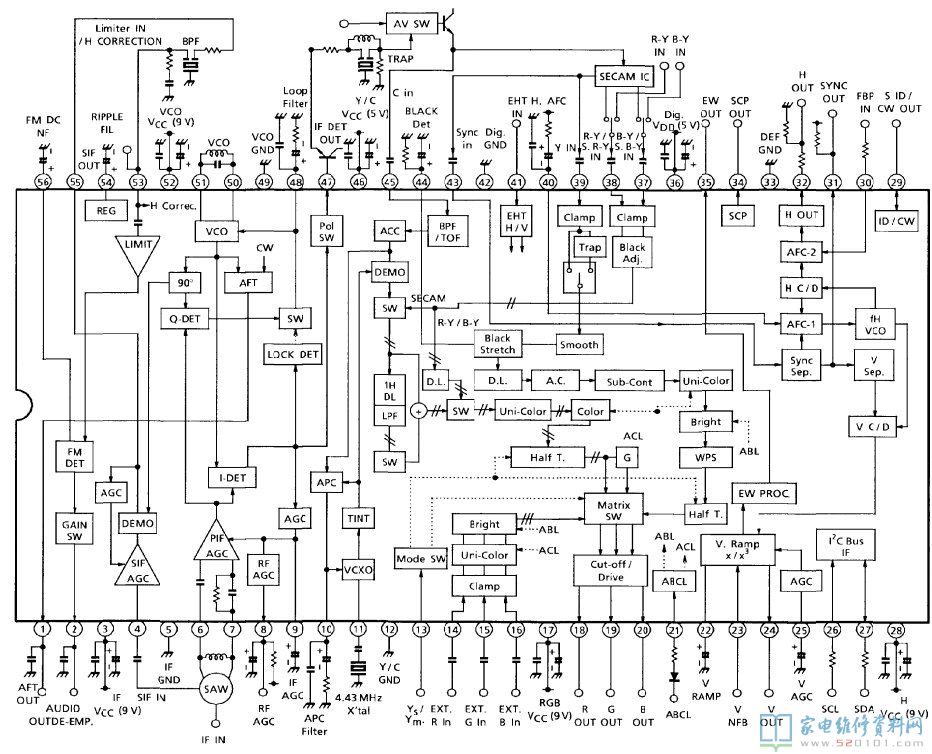

二、TB1240AN内部方框图

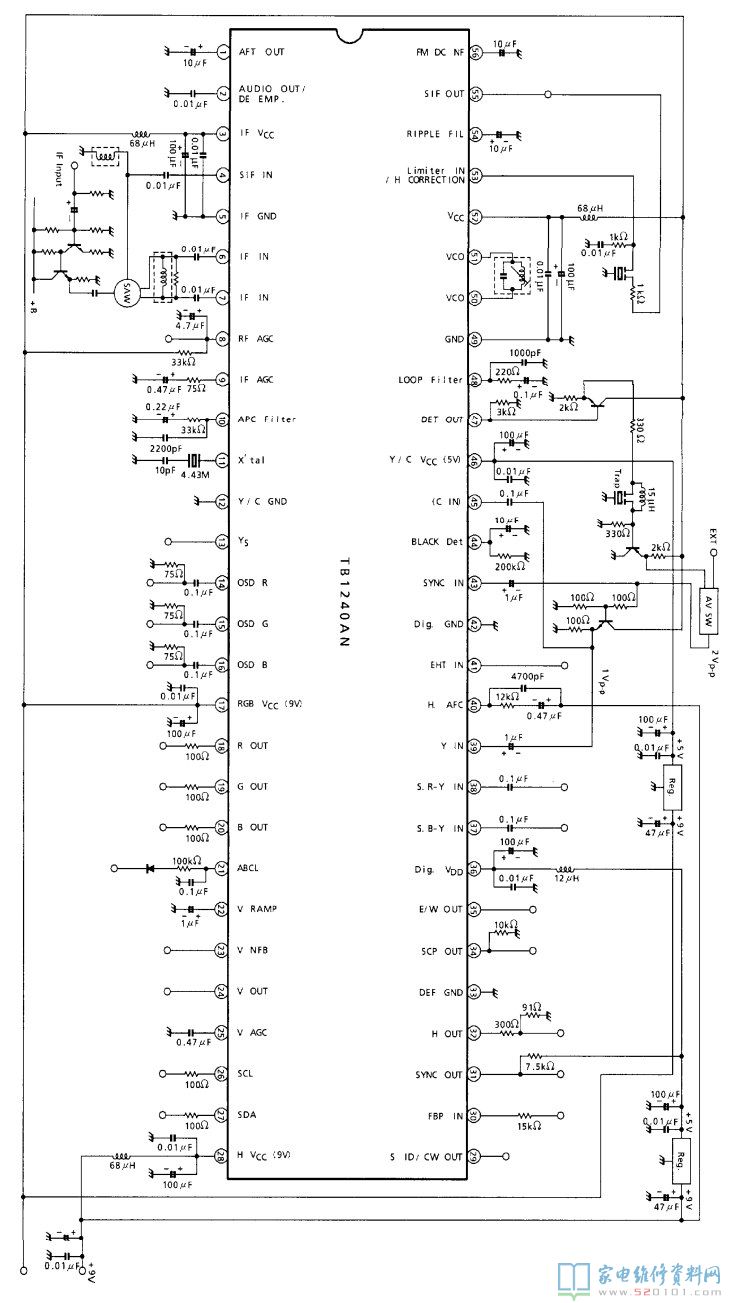

三、TB1240AN典型应用电路
