概述：CM1671A-KQ是台湾CMO公司生产的一款用于液晶屏逻辑板芯片，它为贴片64脚封装。

一、CM1671A-KQ外观实物图

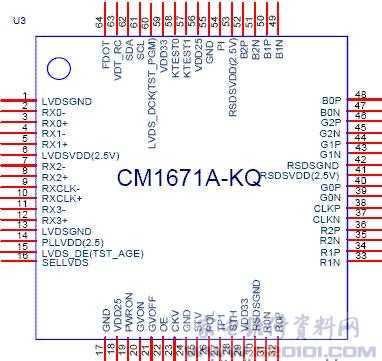

二、CM1671A-KQ引脚功能排列



三、CM1671A-KQ引脚功能中文说明和电压值

引脚 符号 功能 电压(V)
1 LVDSGND 低压差分信号地 0
2 RX0- LVDS信号输入0- 1.33
3 RX0+ LVDS信号输入0+ 1.13
4 RX1- LVDS信号输入1- 1.32
5 RX1+ LVDS信号输入1+ 1.14
6 LVDSVDD(2.5V) 低压差分信号电源供电电压(2.5V) 2.49
7 RX2- LVDS信号输入2- 1.27
8 RX2+ LVDS信号输入2+ 1.19
9 RXCLK- LVDS时钟信号输入- 1.2
10 RXCLK+ LVDS时钟信号输入+ 1.25
11 RX3- LVDS信号输入3- 1.39
12 RX3+ LVDS信号输入3+ 1.07
13 LVDSGND 低压差分信号地 0
14 PLLVDD(2.5V) 锁相环电源供电电压(2.5V) 2.49
15 LVDS_DE(TST_AGE)   0
16 SELLVDS 低压差分信号选择 0
17 GND 地 0
18 VDD25 逻辑电源供电电压 2.49
19 PWRON 启动控制 3.3
20 CVON 时钟控制ON 0.85
21 GVOFF 时钟控制OFF 2.38
22 OE 行位移输出允许 0.85
23 CKV 行时钟信号SCLK输出 1.84
24 GND 地 0
25 STV 行位移起始控制信号DIO1/DIO2 0
26 POL   1.65
27 TP1   0.06
28 STH   0
29 VDD33 1/0电源供电电压 3.3
30 RSDSGND RSDS信号地 0
31 RON DATA R输出 1.31
32 R0P DATAR输出 1.22
33 R1N DATAR输出 1.34
34 RIP DATAR输出 1.24
35 R2N DATAR输出 1.37
36 R2P DATAR输出 1.23
37 CLKN 列时钟信号CLK 1.25
38 CLKP 列时钟信号CLK 1.25
39 CON DATAG输出 1.33
40 GOP DATAG输出 1.26
41 RSDSVDD(2.5V) 数据处理电源供电电压(2.5V) 2.49
42 RSDSGND 数据处理地 0
43 GIN DATAG输出 1.35
44 GIP DATAG输出 1.25
45 G2N DATAG输出 1.37
46 G2P DATAG输出 1.24
47 B0N DATAB输出 1.33
48 B0P DATAB输出 1.27
49 B1N DATAB输出 1.35
50 B1P DATAB输出 1.26
51 B2N DATAB输出 1.37
52 B2P DATAB输出 1.24
53 RSDSVDD(2.5V) 数据处理电源供电电压(2.5V) 2.49
54 PI   1.19
55 GND 地 0
56 VDD25 逻辑电源供电电压 2.49
57 KTEST1   0
58 KTEST0   0
59 VDD33 I/O电源供电电压 3.31
60 LVDS-DCK(TST-PGM)   0
61 SCL 时钟总线 3.31
62 SDA 数据总线 3.31
63 VDT_RC   3.27
64 FDOT   0

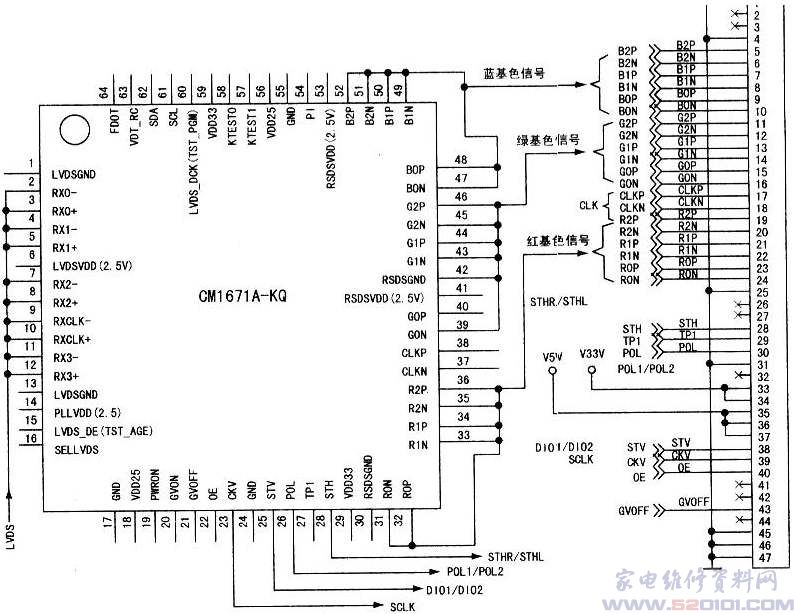

四、CM1671A-KQ典型应用电路
