概述：SMA-E1017是一款集功率因数校正电路与开关电源于一体的符合集成电路，它在液晶彩电中经常使用。其内部含有振荡器、反馈稳压电路、PFC驱动电路、误差放大电路、PWM脉冲驱动电路和过电流、过电压检测保护电路等。SMA-E1017采用15脚封装工艺。

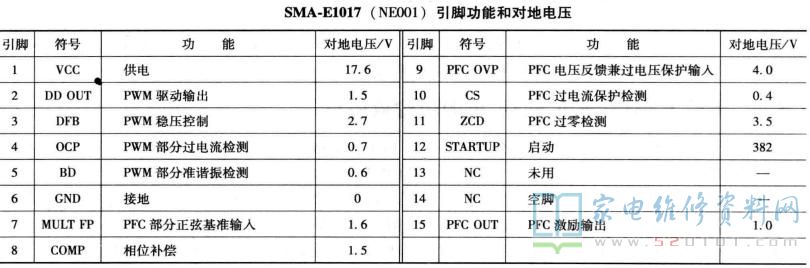

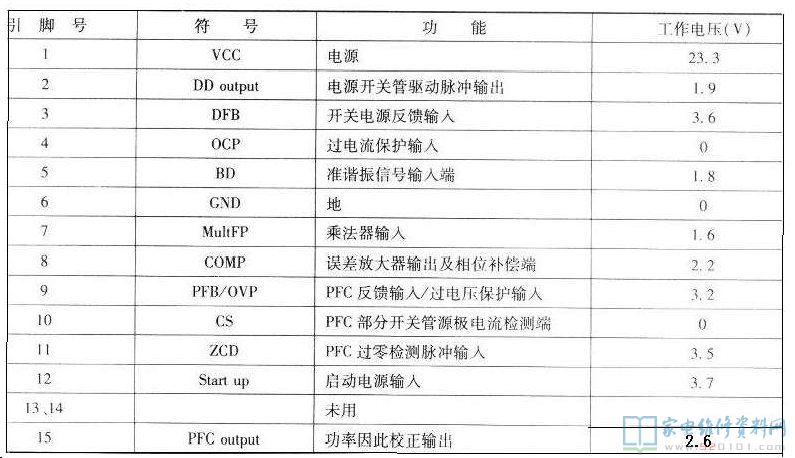

一、SMA-E1017引脚功能和维修参考电压

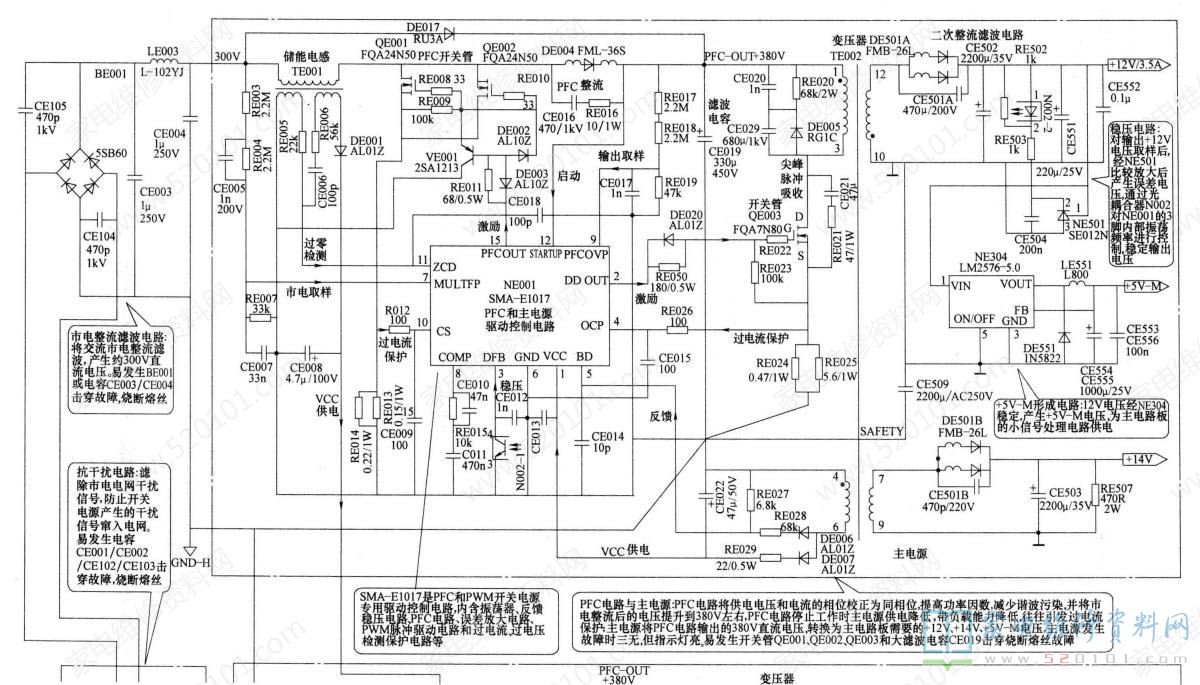

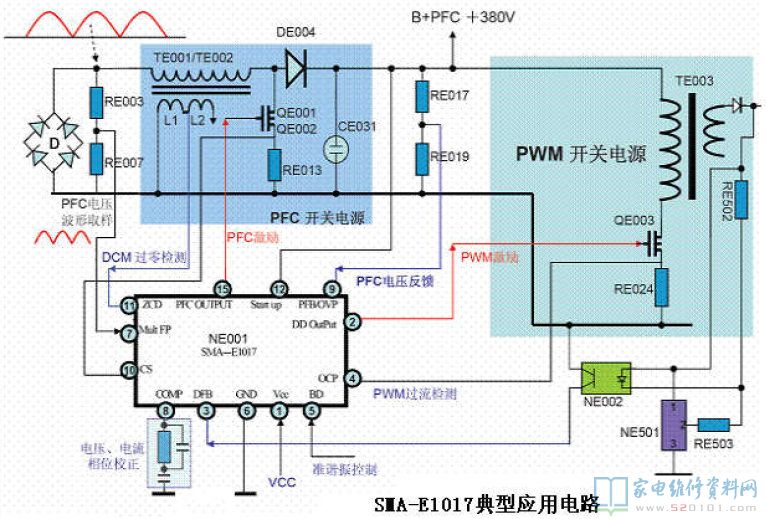

二、SMA-E1017典型应用电路
三、SMA-E1017实测电压
1.在海信TLM4277、TMM3201液晶彩电上的测试数据
| 引脚 | 符号 | 电压/V | 对地阻值/Ω | 引脚 | 符号 | 电压/V | 对地阻值/Ω | ||
| 黑接地 | 红接地 | 黑接地 | 红接地 | ||||||
| 1 | VCC | 23.34 | 5k | 9 | PFB/OVP | 3.18 | 7.2k | 25k | |
| 2 | DD.OUT | 1.95 | 5.5k | 43k | 10 | CS | 0.01 | 100 | 100 |
| 3 | DFB | 3.6 | 6.5k | 200k | 11 | ZCD | 3.45 | 11k | 12k |
| 4 | OCP | 0.02 | 100 | 100 | 12 | START.UP | 374 | 5.3k | 变化 |
| 5 | BD | 1.8 | 5.6k | 6.5k | 13 | NC | |||
| 6 | GND | O | O | O | 14 | NC | |||
| 7 | MULTFP | 1.59 | 6.6k | 30k | 15 | PFC.0UT | 2.63 | 7.2k | 45k |
| 8 | COMP | 2.16 | 7k | 11k | |||||
2.SMA-E1017在海信RSA7.820.538电源板上的测试数据
| 引脚 | 符号 | 功能 | 在路电阻(kΩ) | |
| 红笔接地 | 黑笔接地 | |||
| 1 | vCC | 芯片电压输入 | 600 | 63 |
| 2 | DDOUT | PWM驱动电压输出 | 5.5 | 7.8 |
| 3 | DFB | DD部分控制信号反馈 | 34 | 88 |
| 4 | OCP | DD部分过流检测 | 0 | 0 |
| 5 | BD | DD部分准谐振信号检测 | 7.2 | 1.6 |
| 6 | GND | DD和PFC部分共同的地 | 0 | 0 |
| 7 | MultFP | PFV部分交流电压正弦基准引入 | 34 | 9.2 |
| 8 | CIMP | 误差放大及相位补偿端子 | 14 | 9.5 |
| 9 | PFB/OVP | PFC部分反馈、输出过压保护 | 28 | 9.5 |
| 10 | CS | PFC部分MOSFET漏极电流检测 | 0 | 0 |
| 11 | ZCD | PFC部分零电流检测 | 12.2 | 10.6 |
| 12 | Startup | DD和PFC部分共同的启动 | ∞ | 6.2 |
| 13 | NC | 空 | ∞ | ∞ |
| 14 | 未用 | |||
| 15 | PFCOUTPUT | PFC信号输出 | 5.5 | 9.2 |
