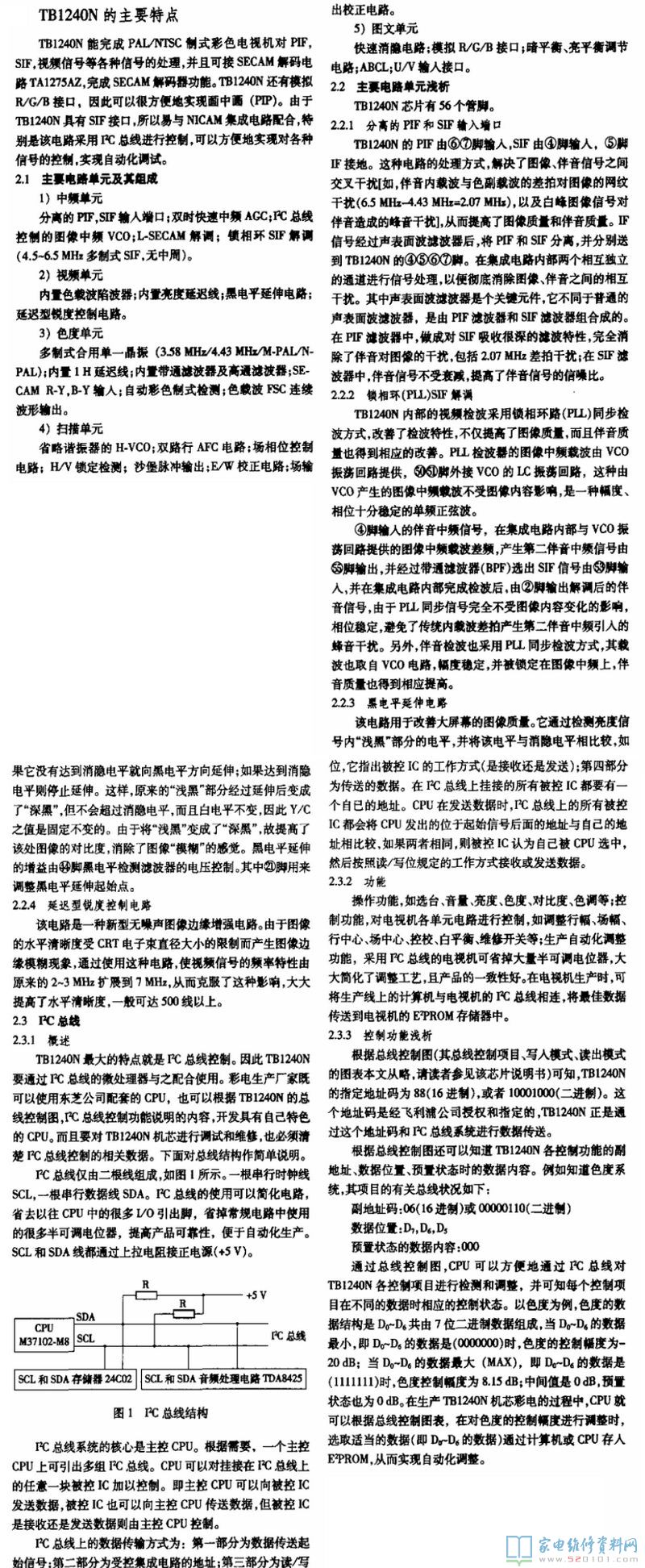

概述：TB1240N是日本东芝半导体早期出品的一款用于CRT彩色电视机的小信号处理电路，TB1240能完成PAL/NTSC制式的彩色电视机对PIF、SIF、视频信号等各种信号的处理，并且可接SECAM解码电路TA1275AZ，完成SECAM解码器功能。TB1240还有模拟R/G/B接口，因此可以恨方便地实现画中画（PIP）。由于TB1240具有SIF接口，所以易与NICAM集成电路配合，特别是该电路采用I2C总线进行控制，可以方便地实现对各种信号的控制，实现自动化调试。TB1240N采用56引脚DIP封装工艺。


一、TB1240N引脚功能与实测电压

管脚 功能 电压
1 AFT电压输出 2.1
2 音频信号输出 4.1
3 中放电源 9
4 伴音分离信号输入 5.1
5 地 0
6 中频输入 2
7 中频输入 2
8 中频AGC输出 4.3
9 中频AGC滤波 4.2
10 自动色相位滤波 2.6
11 4.43晶振 1.7
12 Y/C系统地 0
13 字符消隐信号输入 0
14 OSD-R信号 2.4
15 OSD-G信号 2.4
16 OSD-B信号 2.4
17 RGB电源 9
18 R信号输出 2.6
19 G信号输出 2.6
20 B信号输出 2.6
21 ABL/ACL控制 3.8
22 场锯齿波形成 3.8
23 场负反馈 6.8
24 场驱动 1.5
25 场AGC滤波 1.6
26 SCL 4.2
27 SDA 4.2
28 行电源 9
29 ID信号I/O,Fsw信号输出 3.8
30 回扫脉冲输入 1.6
31 复合同步信号输出 4.5
32 行驱动 2
33 偏转地 0
34 沙堡脉冲输出 1.1
35 行枕形校正信号输出 4.4
36 数字供电 5
37 SECAM R-Y输入 2.3
38 SECAM B-Y输入 2.6
39 亮度信号输入 3
40 行AFC滤波 6.6
41 高压反馈输入 3.5
42 数字地 0
43 同步信号输入 2.7
44 黑电平检测 2.1
45 外部色度信号输入 1.1
46 Y/C电源 5
47 视频信号检波输出 3.4
48 环路滤波器 5
49 地 0
50 VCO槽路 7.6
51 VCO槽路 7.6
52 中频电源 9
53 SIF信号输入 行曲线校正 2.3
54 伴音信号输出鉴频滤波 5.6
55 伴音中频信号输出 3.3
56 伴音电路电压反馈滤波 3.8

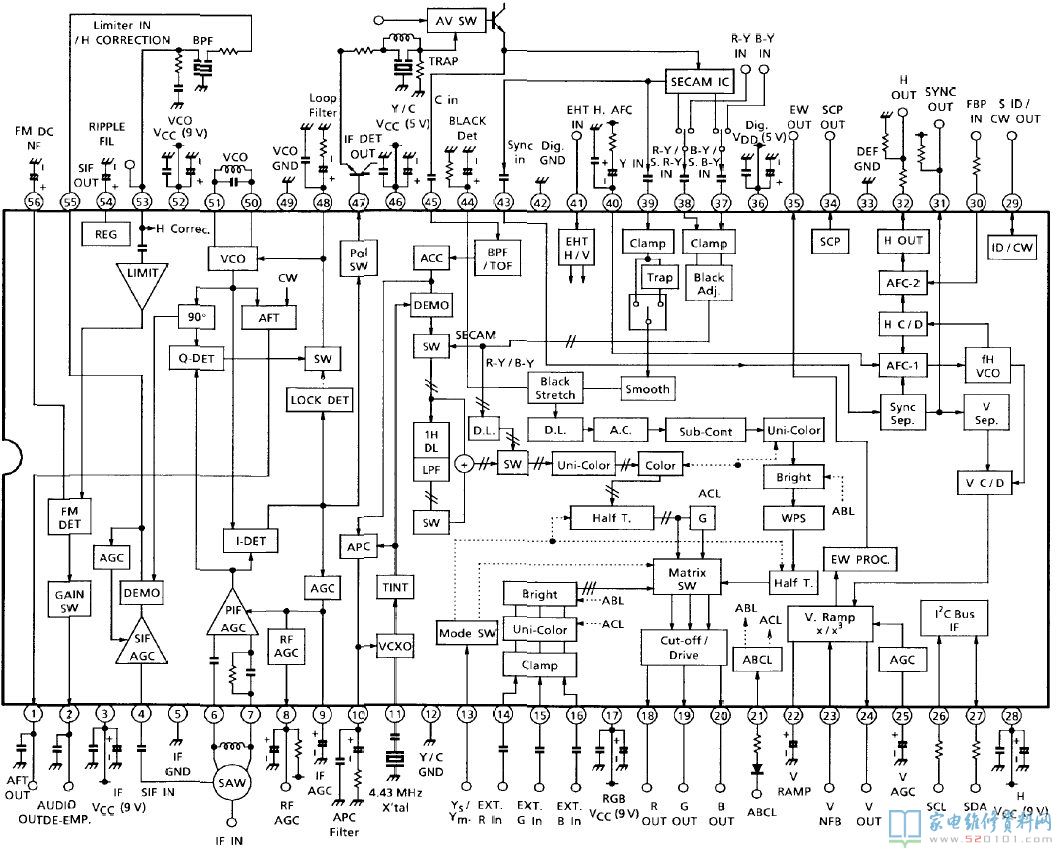

二、TB1240N内部方框图与信号流程

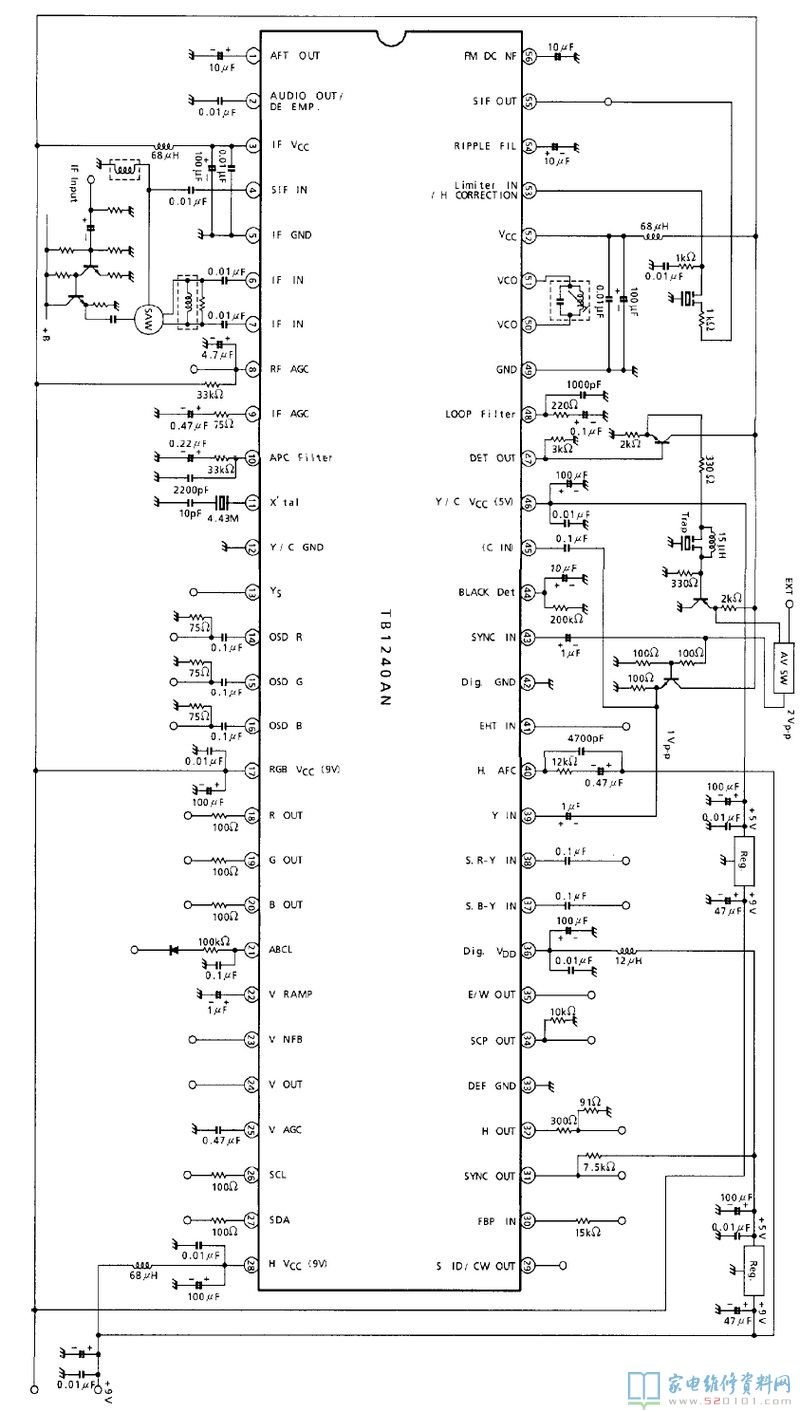

三、TB1240N典型应用电路
