概述：M52797FP是日本三菱半导体公司生产的一款具有I2C总线控制功能的音频开关集成电路。它为双列直插24脚封装。工作电压4.7-9.3V，典型为5V或9V，输出电流24mA。

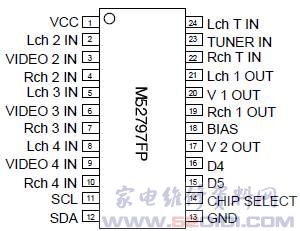

一、M52797FP引脚功能排列

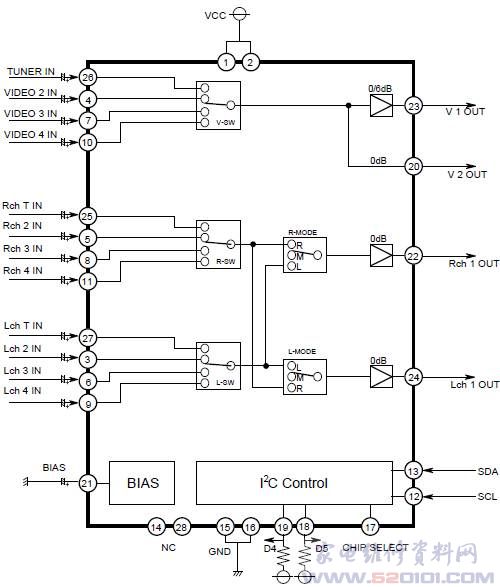

二、M52797FP内部方框图





三、M52797FP中文引脚说明和参数值

脚号 符号
功能说明
电压（V） 对地电阻
红笔测 黑笔测
1 VCC +9V电源 8.6 0.3 0.3
2 Vcc +9V电源 8.6 0.3 0.3
3 Lch2 IN 音频信号输入（AV1 L） 4.0 9.5 12.2
4 V2 IN 视频信号输入（AV1/S-V Y） 3.4 9.5 12.8
5 Rch2 IN 音频信号输入（AV1 R） 4.0 9.5 12.8
6 Lch3 IN 音频信号输入（DVD L） 4.0 9.5 12.5
7 V3 IN 亮度信号输入（DVD） 3.4 9.5 12.8
8 Rch3 IN 音频信号输入（DVD R） 4.0 9.5 12.8
9 Lch4 IN 音频信号输入（AV2 L） 4.0 9.5 12.8
10 V4 IN 视频信号输入（AV2） 3.4 9.5 12.8
11 Rch4 IN 音频信号输入（AV2 R） 3.9 9.5 12.5
12 SCL I2C时钟线 4.6 7.0 11.1
13 SDA I2C数据线 4.6 6.5 11.0
14 NC 空脚 0 +∝ +∝
15 GND 地 0 0 0
16 GND 地 0 0 0
17 CL 控制端 0 0 0
18 D5 50/60 50/60Hz切换 0 5.8 5.8
19 D4 H-SEN 行检测信号 0 9.1 13.1
20 V2 out 视频2输出（3T30机芯未用） 2.5 9.1 13.1
21 BIAS 偏置滤波端 3.8 7.8 9.5
22 V1 out 视频1输出 3.8 9.5 11.0
23 Rch1 out 右声道1输出 3.6 1.5 1.5
24 Lch1 out 左声道1输出 3.8 9.3 10.8
25 TV R IN （TV）右声道输入 3.8 9.5 12.5
26 TV IN （TV）视频输入 4.2 8.8 12.0
27 TV L IN （TV）左声道输入 4.2 8.8 12.0
28 NC 空脚 0 +∞ +∞

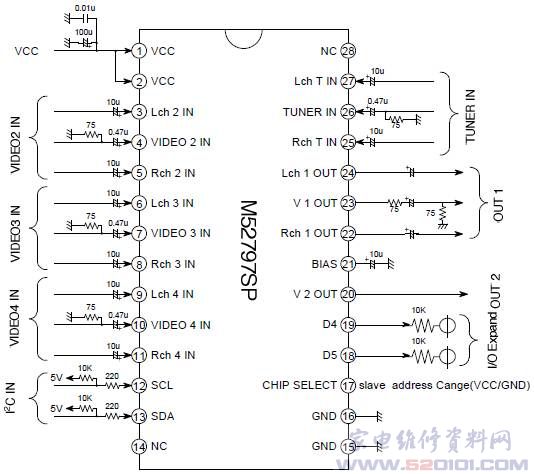

四、M52797FP典型应用外围电路
