概述：VPX3226是早期美国Micronas公司出品的一款用作于彩色电视机中的第三代全功能视频采集芯片视频处理电路。其具备改进Y/C分离，包括一个自适应4H梳状滤波器。VPX3226采用44引脚封装工艺。


一、VPX3226功能和实测电压值

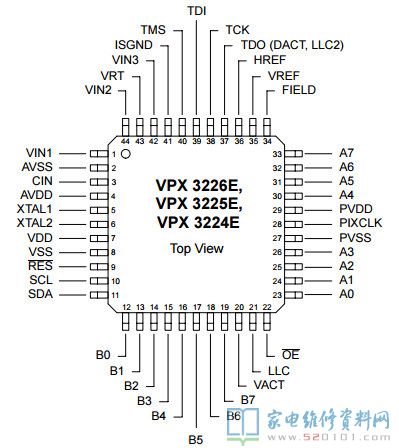

脚号 名称 功能说明
1 TDI 测试数据输入
2 TCK 测试时钟输入
3 TDO,LLC2,DACT 测试数据输出13.5MHz输出自适应VBI数据输出
4 HREF 行基准输出
5 VREF 场基准输出
6 FIELD Odd/Even标准输出
7-10 A7-A4 端口A视频数据输出
11 SUPPLY 供电
12 PIXCLK Pixel时钟输出
13 PVSS 地
14-17 A3-A0 端口A视频数据输出
18 OE 输出端使能输入
19 LLC 27MHz输出
20 VACT 自适应视频限制输出
27-28 B7-B0 端口B视频数据输出
29-30 SDA,SCL I2C总线数据线时钟线
31 RES 复位输入
32 VSS 数字地
33 VDD 数字电源
34，35 XTAL 模拟晶振信号输出/输入
36 AVDD 模拟供电
37 CIN 模拟彩色输入
38 AVSS 模拟地
39 VIN1 模拟视频1输入
40 VIN2 模拟视频2输入
41 VRT 视频ADC项基准电压
42 VIN3 模拟视频3输入
43 ISGND 模拟视频输入信号地
44 TNCS 测试模式选择

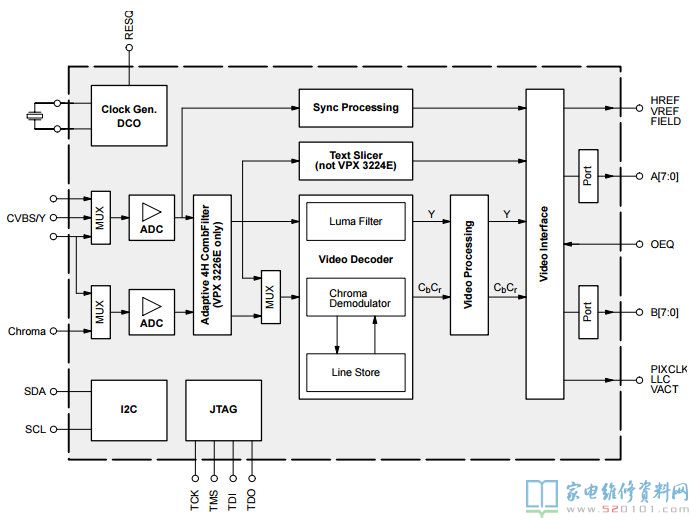

二、VPX3226内部方框图

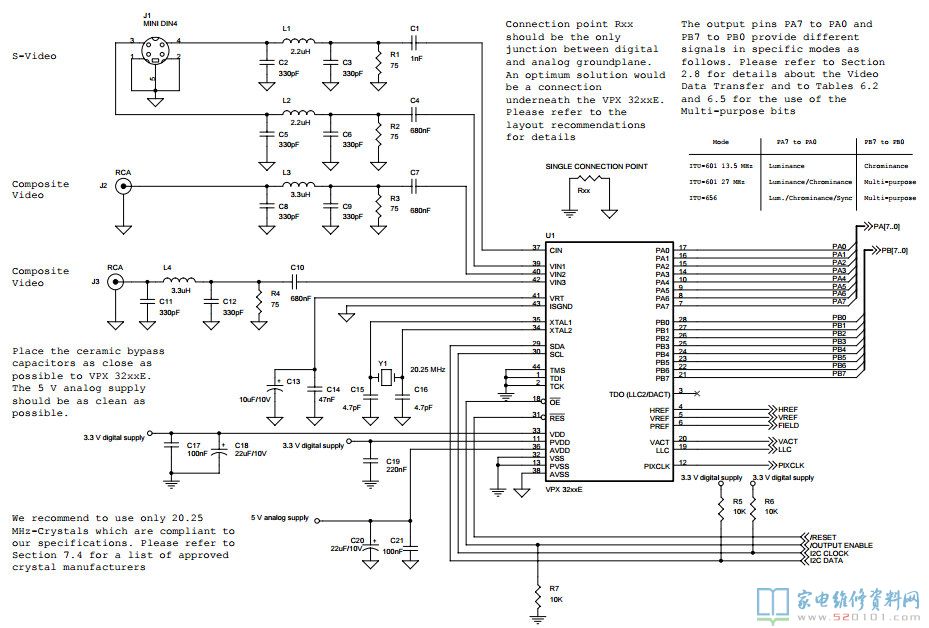

三、VPX3226典型应用电路
