概述：TDA4886是早期飞利浦半导体公司（现已分拆合并为NXP Semiconductors）出品的一款用作于CRT彩电电视机的视频信号处理电路IC，其具备OSD字符处理、视频输入钳位/场消隐、行信号处理等功能。TDA4886采用24引脚DIP封装工艺。
一、TDA4886引脚功能与实测电压
|
管脚 |
功能 |
电压 |
|
1 |
OSD插入快速消隐 |
0 |
|
2 |
OSD插入通道1 |
0 |
|
3 |
OSD插入通道2 |
0 |
|
4 |
OSD插入通道3 |
0 |
|
5 |
视频输入钳位/场消隐 |
0.68 |
|
6 |
信号输入通道1（R） |
4.24 |
|
7 |
电源 |
8.26 |
|
8 |
信号输入通道2（G） |
4.05 |
|
9 |
地 |
0 |
|
10 |
信号输入通道3（B） |
4.35 |
|
11 |
行逆程脉冲输入 |
0.76 |
|
12 |
数据线 |
4.88 |
|
13 |
时钟线 |
4.88 |
|
14 |
信号地 |
0 |
|
15 |
通道3电源 |
8.2 |
|
16 |
信号输入通道3 |
2.7/3.9 |
|
17 |
通道3反馈输入/基准 |
3.7/4.3 |
|
18 |
通道2电源 |
8.2 |
|
19 |
信号输入通道2 |
2.4/3.1 |
|
20 |
通道2反馈输入/基准 |
3.09/4.1 |
|
21 |
通道1电源 |
8.2 |
|
22 |
信号输入通道1 |
2.4/3.1 |
|
23 |
通道1反馈输入/基准 |
2.9/4.1 |
|
24 |
副对比度/对比度/束流 |
6.4/8.8 |
二、TDA4886内部方框图

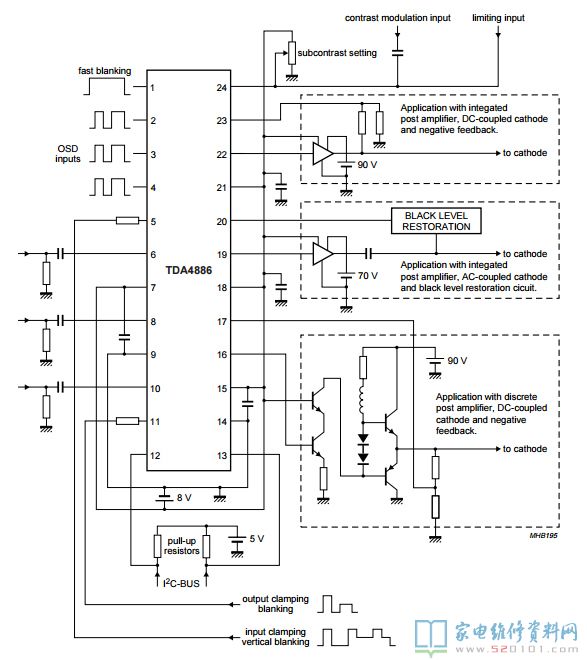

三、TDA4886典型应用电路（直流或交流耦合后放大器）
