概述:该BA9756FS是LSI的控制CRT的阳极电压在多扫描监视器和类似设备，usinga斩波型电压控制电路。内部锯齿波发生器电路采用自动增益控制（AGC），使覆盖范围广泛，从30kHz到150kHz的多。该BA9756FS配备有InternalHigh的精密电压源具有在±0.7％的输出电压精度。

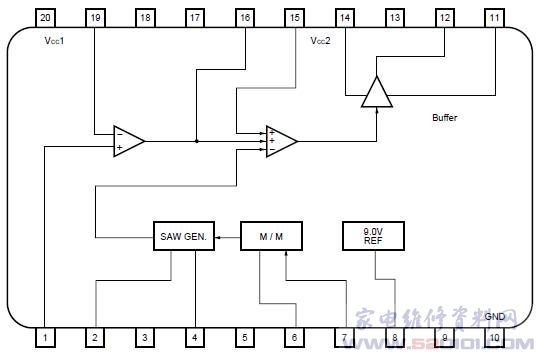

一、BA9756FS内部方框图

二、BA9756FS引脚和电压数据

脚位 引脚名 功能 电压(V)
1 ERRIN 误差取样信号输入(误差放大器输入) 9
2 AGC AGC时间常数设定 5.3
3 NC 空脚 O
4 SAWOUT 锯齿波输出 O
5 NC 空脚 0
6 MMCR 单稳态多谐振荡器延迟时间常数设定 1.1
7 HDIN
8 VREF9 9V基准电压输出 9．O
9 NC 空脚 0
10 GND 小信号电路地线 0
11 GND 功率电路地线 0
12 PWMOUT 开关管PWM激励脉冲输出 O
13 NC 空脚 0
14 V∝ 功率电路电源 9
15 DTCIN 开关管激励脉冲输出占空比控制(控制电压为0～9V，对应PWM脉冲占空比为0％～100％) 0.2
16 ERROUT 误差放大器输出 7.8
17 NC 空脚 0
18 NC 空脚 0
19 ERRREF 误差放大器基准电压输入 8.9
20 V∝ 小信号电路电源 15
