目前市售电热毯调温开关上的指示灯通常与发热元件并联连接，如下图1所示。这种接法指示灯的功用只能指示电网有无供电，但不能指示电热毯的工作状态。如发热元件损坏不发热时，指示灯仍能发光，而指示灯失效不发光时，发热元件仍能正常发热，这种情况有可能会酿成事故的发生。有的电热毯只采用一只LED作指示，不能从指示灯上看出调温开关处在什么位置。

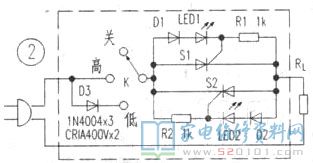

        为此，笔者将电热毯调温开关上的指示灯改成与发热元件串联(如图2所示)，使指示灯能真正指示电热毯的工作状态。

        由图2可见，当调温开关K处于“高”位置时，电路处于全波供电状态。在市电电压正半周有电流流过D1、LED1、R1，LED1发光，同时R1上电压触发可控硅S1导通，为发热元件RL供电。市电电压负半周，有电流流过D2、LED2、R2，LED2发光，  同时R2上电压触发可控硅S2导通，为发热元件供电。在全波供电时，两只LED均发光。当开关K处于“低”位置时，电路处于半波供电状态，只有一只LED发光。从一只或两只LED发光，可以知道调温开关是处在“低”或“高”位置。如发热元件断丝，两发光管均会停止发光。如发光管失效停止发光，则可控硅因无触发电压而截止，从而停止了对发热元件的供电。由此可见，改进后的指示灯能真正指示电热毯的工作状态。
