概述：SDA9361是德国西门子公司出品的一款高度集成的偏转控制器，用于标准CTV接收机或者双倍的线和场频率。它控制水平驱动电路 对于反激线路输出级、直流耦合垂直锯齿输出级和east/光栅校正电路。SDA9361采用44引脚P-MQFP-44-2封装工艺。

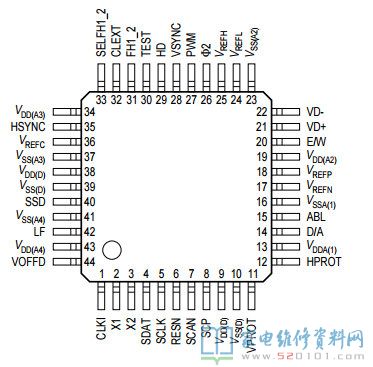

一、SDA9361引脚功能与实测电压

脚号 模式 引脚功能
1 I/TTL 时钟输入
2 I 晶振输入
3 Q 晶振输出
4 IQ SDA
5 I SCL
6 I/TTL 行同步信号输入
7 Q/TTL 控制信号
8 Q 沙堡脉冲输出
9 S 数字电源
10 S 数字地
11 I 场锯齿波反馈输入
12 I 行逆程脉冲输入
13 S 模拟电源
14 Q I2C总线控制开关输出
15 I ABL输入
16 S 模拟地
17 IQ 地（VREFP、VREFH、VREFL）
18 IQ 参考电压
19 S 模拟电源
20 Q 枕校控制输出
21 Q 场激励信号同相输出
22 Q 场激励信号反相输出
23 S 模拟地
24 IQ 参考电压（用于EW-DAC、V-DAC）
25 IQ 参考电压
26 I 行延迟逆程扫描校正
27 Q/TTL 控制信号输出
28 I/TTL 场同步信号输入
29 Q 行激励脉冲输出
30 I/TTL 测试脚
31 I/TTL 接地
32 I/TTL 接地
33 I/TTL HDE非标准定义
34 S 模拟电源
35 I 行消隐输入
36 I 参考电源
37 S 模拟地
38 S 数字电源
39 S 数字地
40 I/TTL 空
41 S 模拟地
42 IQ PLL滤波
43 S 模拟电源
44 I/TTL 复位（低电平有效）

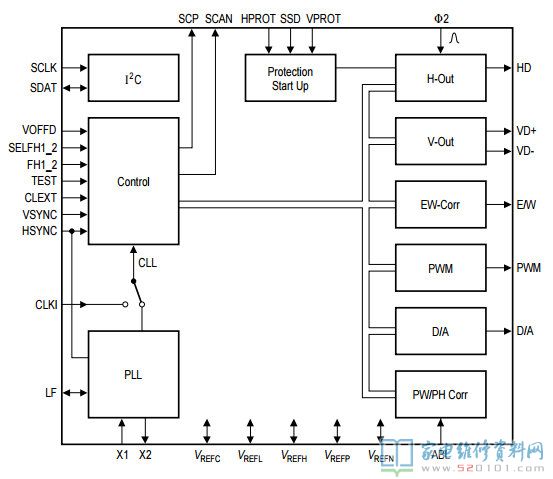

二、SDA9361内部方框图

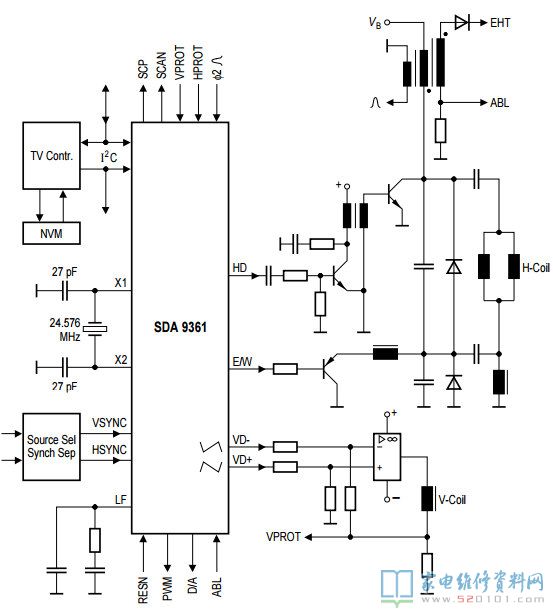

三、SDA9361典型应用电路
