概述：MSP3463G是Micronas GmbH出品的一款用作于彩电丽音解码/音效处理电路芯片，MSP3463G系列有3种不同的封装形式，有56、64引脚的直列封装，64引脚的方形贴片封装工艺。其内部能处理所有电视制式的伴音信号，输入模拟(调频或调幅)的伴音中频信号或TV伴音信号，在其内部完成全过程的FM解调、解码等处理，外部可接入三路R、L、立体声信号，输出的信号是经过处理的模拟立体声R、L两声道音频信号。其内部含有模拟输入端自动增益控制器、伴音中频A／D变换器、音频输出D／A变换器、自动搜索运作和载波静音调频载波计算等专用模块电路。内部的音频基带处理DSP单元由IC总线控制音频信号的幅度调整、进行去加重、信号源选择切换、低音、高音、平衡、响度调整，并将单声道转换成虚拟立体声、增强空间效应、音量调制、准峰值检测等功能。


一、MSP3463G引脚功能与实测电压

管脚

功能

英文或符号

电压

1

未用接地

AUD CL OUT

0

2

未用接地

NC1

0

3

未用接地

NC2

0

4

重低音静音脚

WOOFMUTE

4.9/0

5

未用接地

MUTE

0

6

未用接地

ADP SEL

0

7

待机开关脚

STANDBYG

4.9

8

未用接地

NC3

0

9

时钟线

SCL

3.9

10

数据线

SDA

4

11

未用接地

IIS DA

2.5

12

未用接地

IIS MS

2.5

13

未用接地

IIS OA OUT

2.5

14

未用接地

IIS OA IN1

0

15

未用接地

ADR OA

0

16

未用接地

ADR MS

0

17

未用接地

ADR CL

0

18

数字电源

DVSUP

4.9

19

数字地

DVSS

0

20

未用接地

IIS OA IN2

0

21

未用接地

NC4

0

22

未用接地

NC5

0

23

未用接地

NC6

0

24

复位

RESETG

3.9

25

耳机输出

DACA R

2

26

耳机输出

DACA L

2

27

地

VREF2

0

28

伴音输出

DACNLP

0.7

29

伴音输出

DACNLL

0.6

30

未用接地

NCB

0

31

未用接地

DACM SUB

0.5

32

未用接地

NC7

0

33

悬空或接地

SC2 OUT L



34

悬空或接地

SC2 OUT R



35

地

VREF1

0

36

音频输出

SC1 OUT R

3.9

37

音频输出

SC1 OUT L

3.9

38

耳机音量滤波

CAPL A

5.5-3.5

39

模拟电源

AHVSUP

8.4

40

伴音音量滤波

CAPL M

5.5-3.5

41

模拟地

AHVSS

0

42

参考电压滤波端

AGNDC

2.2

43

悬空或接地

SC4 IN L



44

悬空或接地

SC4 IN R



45

地

ASG4

0

46

音频输入

SC3 IN L

3.2

47

音频输入

SC3 IN R

3.2

48

地

ASG2

0

49

音频输入

SC2 IN L

3.2

50

音频输入

SC2 IN R

3.2

51

地

ASG1

0

52

音频输入

SC1 IN L

3.2

53

音频输入

SC1 IN R

3.2

54

参考电压滤波端

VPEFYOP

2.6

55

未用

MONO IN

0

56

模拟地

AVSS

0

57

模拟电源

AVSUP

4.9

58

SIF输入

ANA IN+

1.6

59

交流接地

ANA AN

1.4

60

交流接地

ANA IN2+

0

61

地

TESTEN

0

62

晶振

XTAL IN

1.6

63

晶振

XTAL OUT

1.6

64

地

TP

0

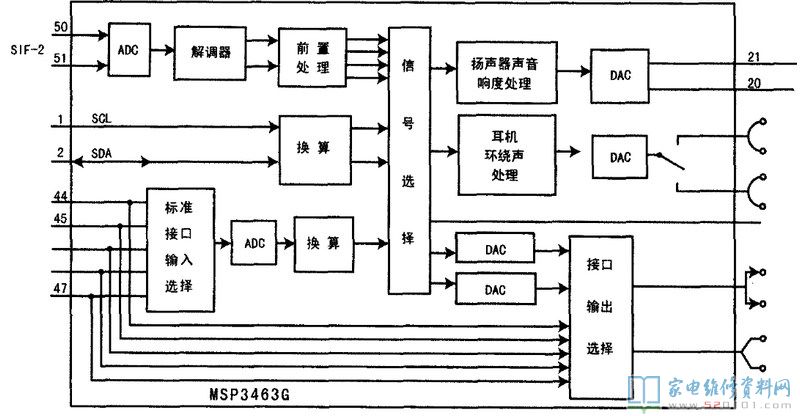

二、MSP3463G内部方框图

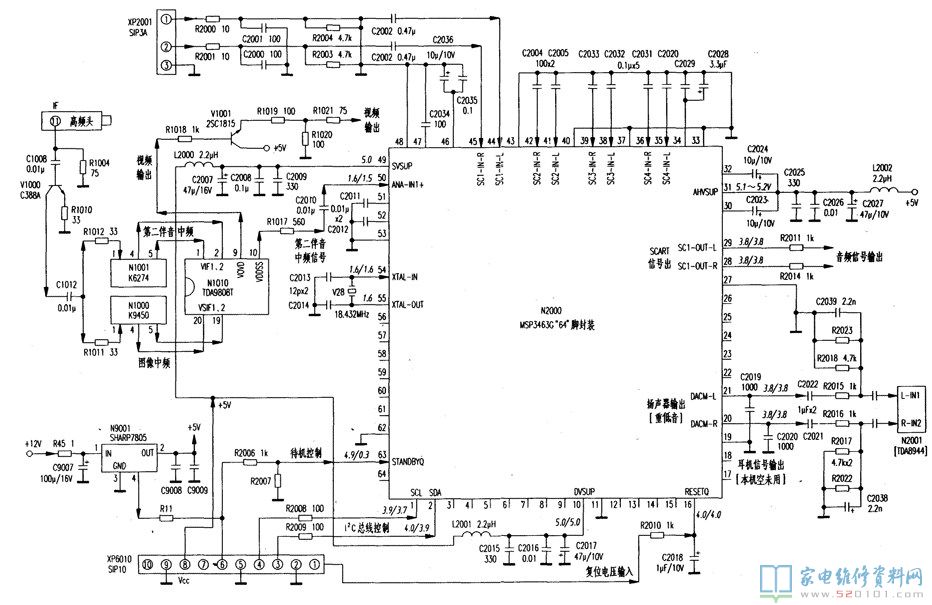

三、MSP3463G典型应用电路
