概述：AN5534是一款用作于CRT彩色电视机场输出集成电路芯片，其内部含场激励、场输出和脉冲放大电路等。AN5534可直接驱动场偏转线圈，它为12脚单列直插式塑封，AN5534主要用于大屏幕彩色电视机场扫描输出电路。


一、AN5534引脚功能与实测电压

管脚

功能

电压

1

场扫描小信号电源

9

2

同步触发脉冲输入

1.07

3

场幅调整

3.12

4

50/60Hz切换信号输入

4

5

场锯齿波产生

5.7

6

场交,直流反馈

4.9

7

场电源

27.3

8

泵电源及逆程脉冲输出

1.3

9

地

0

10

场输出

16.3

11

场输出及泵电源

27.7

12

防振电容保护兼相位补偿

1.2

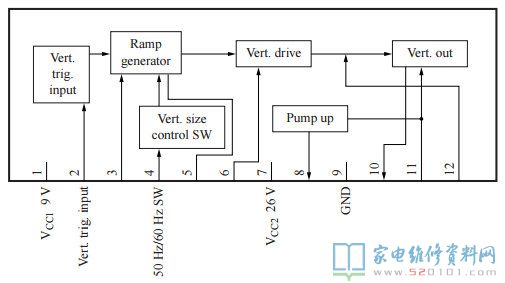

二、AN5534内部方框图

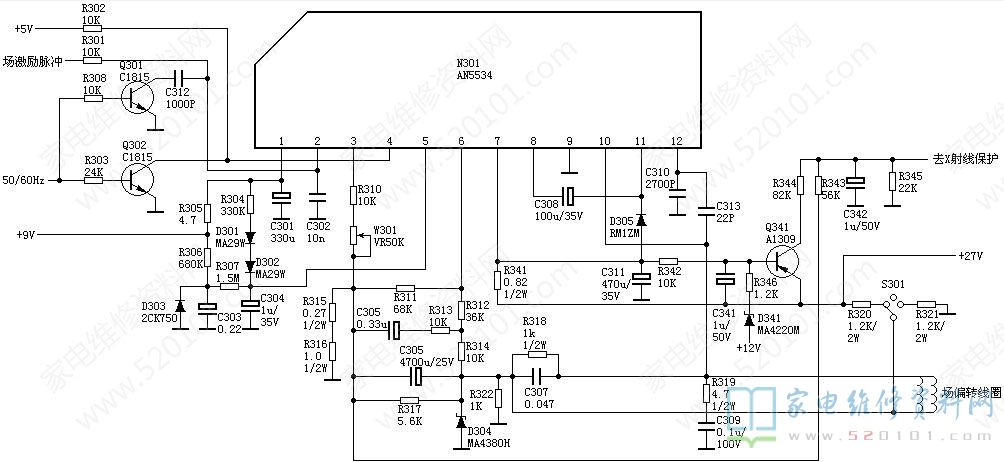

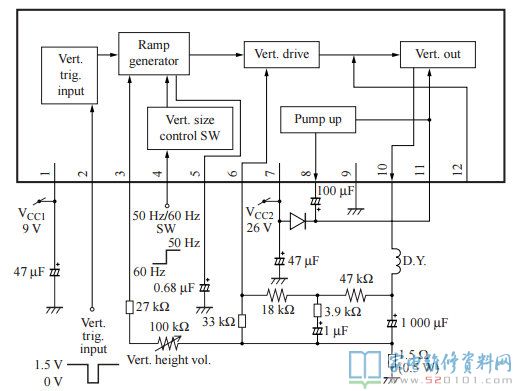

三、AN5534典型应用电路
