概述： LC863316A（CHT0408CN12机心）是日本三洋公司生产的用于彩电CPU处理器的集成电路。它采用双列直插42密脚封装或四面扁平(QFP)48脚封装,IIC总线控制8位微处理器,电源电压=7V,输入/输出电压=-0.3～Vdd+0.3V,片内ROM 16K,工作温度-5～70℃,存储温度-55～125℃。它是LC863348A经软件程序掩膜固化后的微处理器。

一、LC863316A外观图（直插42脚）


二、LC863316A特点
1.  CPU：可操作的最低总线周期时间0.424μs
2. 片上ROM容量：32K/28K/24K/20K/16K字节CGROM：16K字节
3. 片上RAM容量：512字节
4. OSD RAM：352×9位
5. 五通道×8位AD转换器
6. 三通道×7位PWM - 两个16位定时器/计数器，14位时基定时器
7. 8位同步串行接口电路
8.  IIC总线兼容的串行接口电路（多主机型）
9. ROM校正功能
10. 15个中断源9向量中断系统
11. 集成系统时钟发生器和时钟显示发电机X'tal振荡器（32.768kHz）PLL用于电视

三、LC863316A引脚功能

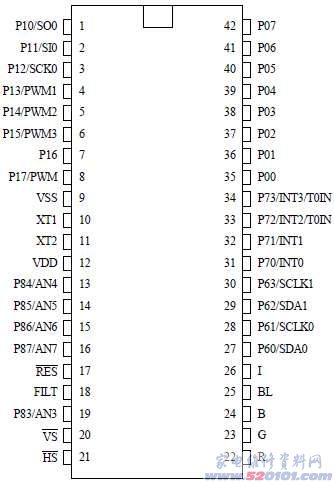

直插42脚芯片

管脚

功能

英文或符号

电压

1

低音扩展开关输出

BASS

0.6

2

静音控制

MUTE

0

3

图文电视功能开关

TXTON/OFF

0

4

SECAM识别

SECAM IN

0

5

未定义

UNDEFINED

0

6

未定义

UNDEFINED

0

7

待机控制

POWER

0

8

调谐控制

TUNE

3.3

9

地

GND

0

10

晶体

XTAL1

1.6

11

晶体

XTAL2

2.6

12

5V电源

Vdd

5

13

键控1

KEY-IN1

0

14

AFT输入

AFT-IN

2.9

15

未定义

UNDEFINED

0

16

键控2

KEY-IN2

0

17

复位

RESET

5

18

滤波

FILTER

2.7

19

保护

P-PROTECT

0.9

20

场同步脉冲输入

V-SYNC

4.9

21

行同步脉冲输入

H-SYNC

4.2

22

R字符输出

R

0

23

G字符输出

G

0

24

B字符输出

B

0

25

屏显消隐

OSD-BLK

0

26

未定义

UNDEFINED

0

27

未定义

UNDEFINED

0

28

未定义

UNDEFINED

0

29

数据线

SDA

4.7

30

时钟线

SCL

4.6

31

电源短路检测输入

SAFETY

5

32

生产调试用

BUSON/OFF

5

33

电台识别

ID

0.8

34

遥控输入

REMIN

5

35

伴音中频控制输出

SIF

3.7

36

未定义

UNDEFINED

0

37

AV/TV切换

TV/AV

4.9

38

未定义

UNDEFINED

0

39

未定义

UNDEFINED

0

40

UHF波段控制

BAND3

5

41

VH波段控制

BAND2

5

42

VL波段控制

BAND1

0

扁平48脚芯片



四、LC863316A内部方框图


五、在康佳F953A F2109A T2166A彩电测试结果（正常开机时的电压/待机电压）
