概述：AN5342(松下M18M)是日本松下半导体早期出品的一款用于CRT彩色电视机视频图像清晰度增强集成电路，在国产和进口彩色电视机系列机芯上有着广泛的应用。其芯片内含全波整流、检波控制器、亮度检波、一次微分器、增益控制、细节增益控制电路、加法器、限幅器、二次微分器以及各种相关辅助电路。它还可以对未校正的亮度信号通过处理完成亮度信号的动态细节校正功能。AN5342采用双列30脚DIP封装工艺，供电电压=8.1～10.8V，供电电流=90mA，功耗=990mW。


一、AN5342引脚功能与实测电压

管脚 功能 英文或符号 电压
1 地 GND 0
2 动态清晰度控制亮度信号输入 DSC IN 2.6
3 动态控制检测输出 DSC OUT 4.1
4 NC NC 0
5 动态清晰度大信号增益控制 DSC.GAIN.CONT 3.3
6 降噪偏置 NCISE PET 3.1
7 微分信号偏置2 BUAS2 3
8 微分信号偏置1 SISAS1 3.1
9 校正后一次微分输出 IST-OUT 2.7
10 轮廓部分正偏置 BIAS 3.4
11 二次微分输入 2ND-IN 2.6
12 轮廓/细节部分分离电平控制 GAIN CONT 3.2
13 扫描速度调制峰值控制 VM PEAKING 2.7
14 扫描速度调制亮度信号输出 VM OUT 3.8
15 已校正亮度信号输出 Y OUT 4.1
16 清晰度控制 SHARPNESS 3
17 校正前微分信号输入 IST-IN 4.7
18 亮度信号检测 GAIN CONT 2.5
19 校正前一次微分输出 IST-OUT 6
20 速度调制作用开关控制 YS-IN 0
21 扫描速度调制输出 VM-OUT 7.1
22 速度调制限幅器控制 VMLIMIT LEVEL 4.1
23 速度调制信号输入 VMIN 2.2
24 延迟时间开关切换 DELAY TIME
25 亮度信号输入 Y IN 5.4
26 细节部分电平挖心电平控制 CORERING CONT 2.1
27 9V电源 VCC 8.8
28 挖心电路偏置 COREPINGSIAS 5.1
29 动态清晰度控制偏置 DSC BIAS 0.7
30 动态清晰度小信号增益控制 DSC.GAIN.CONT 3.6

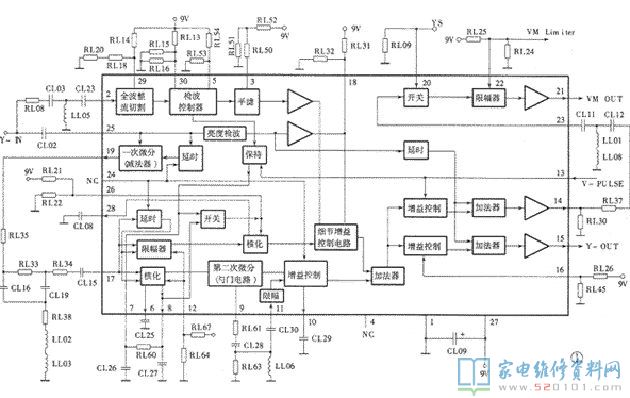

二、AN5342内部方框图与外围电路
