概述：LME49720是一款超低失真、超低噪声、高转换速率的双运算放大器。LME49720具有很高的转换率±20V/μs，输出电流能力为±26mA。此外，动态范围最大化的输出级是驱动2kΩ负载至任一电源电压的1V内，驱动600Ω负载时驱动1.4V内。LME49720的CMRR（120dB）、PSRR（120dB）和VOS（0.1mV）使放大器表现出色的运算放大器直流性能。LME49720采用SOIC, PDIP, TO-99封装工艺。

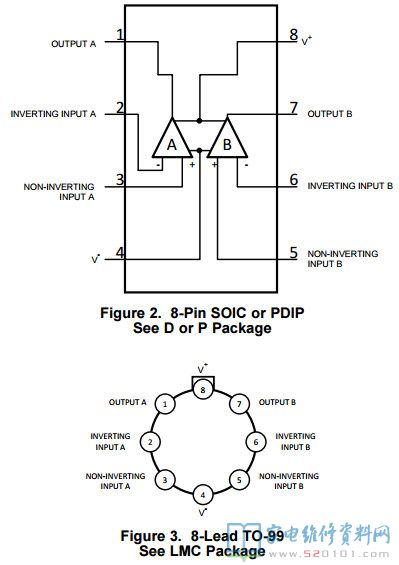

一、LME49720引脚功能

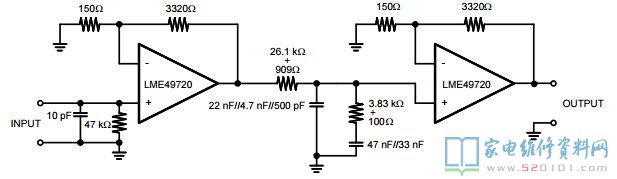

二、LME49720典型应用电路


三、LME49720极限参数

技术参数 LME49720 LhhE49860 LM4562
工作电压范围 ±2.5V一±l7V ±2.5V一±22V 土2.5V~士l7V
工作温度范围 -40℃一+85℃ -40℃一+85℃ -40℃- +85℃
典型工作典型 ±l8V ±23V ±l5V
总静态电流 10mA 10.2mA 10mA
THD+N，总谐波失真+噪声 0.00% 0.00% 0.00%
IMD，瞬态互调失真 0.00% 0.00% 0.00%
GBW，增益带宽 55MHz 55MHz 55MHz
FPBW，全功率带宽Vout=1Vp-p,-3d8 10MHz 10MHz 10MHz
闭环输出电阻 0.O1 0.O1 0.O1
电流输出能力，VCC=Vee=l7V.Rl=600 ±26mA ±3LmA ±26mA
转换速率 ±20V/μS ±20V/μS ±20V/μs
Ts,建立时间 1.2μS 1.2μs 1.2μS
输入噪声密度 6.4nV/ ≤6.4nV/根号Hz 4.7nV/根号Hz
输入失调电压 ≤±0.1mV ≤土0.l2mV ±0.lmV
输入偏置电流 10nA 10nA 10nA
输入失调电压 11nA 11nA 11nA
直流增益误差 0.00% 0.00% 0.00%
PSRR，电源电压抑制比 ≥l2OdB ≥120dB 120dB
通道隔离埋 1l8dB 1l8dB 1l8dB
CMRR，共模电压抑制比 120dB 120dB 120dB
差模输入阻抗 30kΩ 30kΩ 30kΩ
共模输入阻抗 1000MΩ 1000MΩ 1000MΩ
AV，开环增益 140dB l4OdB 14OdB
最大输出电压摆幅 ±l4V ±l7V ±l4V
