概述：AP3003S是一款三端稳压器。它为单列5脚封装。工作电流为3A，待机电流仅为80uA，转换效率高达90%，配合外围电路可输出3.3V、5V、12V，自带有过流保护电路，当负载过流时它的工作频率会由150KHz 降到15KHz，输出电压降至1V 以下。

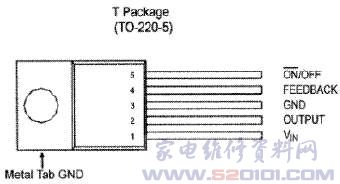

一、AP3003S引脚功能排列



二、AP3003S中文引脚功能解释

终端 I/O/P 描述
名称 24引脚（PWP）
-SD 2 I 为IC关闭信号（low=未操作high=可操作）。TTL逻辑电平遵从AVCC
RIN 6 I 音频输入右声道
LIN 5 I 音频输入左声道
GAIN0 18 I 增益选择最低有效位。TTL逻辑电平遵从AVCC
GAIN1 17 I 增益选择最高有效位。TTL逻辑电平遵从AVCC
MUTE 4 I 静音信号快速禁用/启用的输出（hihg=输出在50%占空比，low=输出启用）。TTL逻辑电平遵从AVCC
BSL 21 I/O 引导I/O为左声道
PVCCL 1,3 P 电源左通道H桥，而不是内部连接PVCCR或AVCC
LOUT 22 O D类H桥主动输出为左通道
PGNDL 23,24 P 功率为左通道H桥
VCLAMP 11 P 内部产生的电源电压为启动电容器
BSR 16 I/O 引导I/O为右声道
POUT 15 O D类H桥拒绝输出右通道
PGNDR 13,14 P 功率为右通道H桥
PVCCR 10,12 P 电源右通道H桥，而不是连接PVCCR或AVCC
AGND 9 P 模拟地面数字/模拟细胞的核心
AGND 8 P 模拟地面为模拟细胞的核心
BYPASS 7 O 参考前置放大器的输入。名义上等于AVCC / 8 。还控制启动时间通过外部电容胶料。
AVCC 19,20 P 主压模拟电源电压。内部没有连接到PVCCR或者PVCCL
Thermal pad Die pad P 连接到地。热板焊接应该对所有应用程序，以确保设备正常的印刷电路板

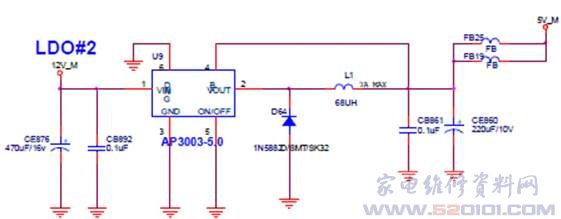

三、AP3003S典型应用电路
