概述：KA2500是三星半导体公司出品的一款用于RGB处理的芯片，它采用28脚双列直插封装，其内部内含由I2C总线控制的3个R/G/B视频放大通道（带有字符接口），可对图像对比度、亮度、单通道的副亮度、字符对比度进行控制，对视频输入进行箝位，对视频和字符进行高速度的切换。


一、KA2500引脚功能和实测电压

管脚 功能 电压
1 R OSD输入 2.46
2 G OSD输入 2.46
3 B OSD输入 2.46
4 视频/OSD输入 0.04
5 红基色输入 2.2
6 12V电源 11.98
7 地 0
8 绿基色输入 2.19
9 12V电源 11.98
10 蓝基色输入 2.04
11 地 0
12 自动亮度控制 4.06
13 SCL 3.56
14 SDA 3.56
15 BCT 0.54
16 GCT 0.54
17 RCT 0.54
18 CLP钳位脉冲输入 4.78
19 BLK消隐输入 8.74
20 蓝基色钳位 5.04
21 蓝基色输出 3.6
22 地 0
23 12V电源 11.95
24 绿基色输出 3.95
25 绿基色钳位 5.03
26 红基色输出 4
27 红基色钳位 5.12
28 B/U亮度均匀 4.63

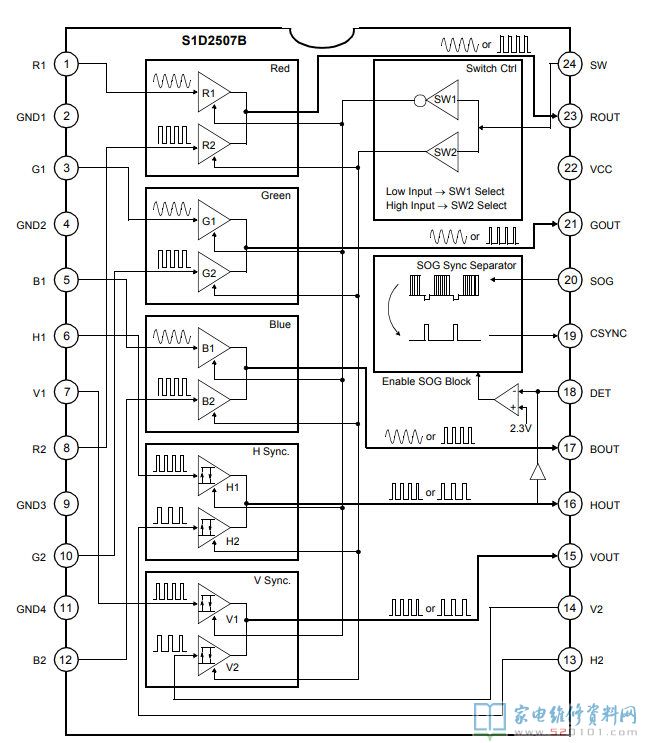

二、KA2500内部方框图

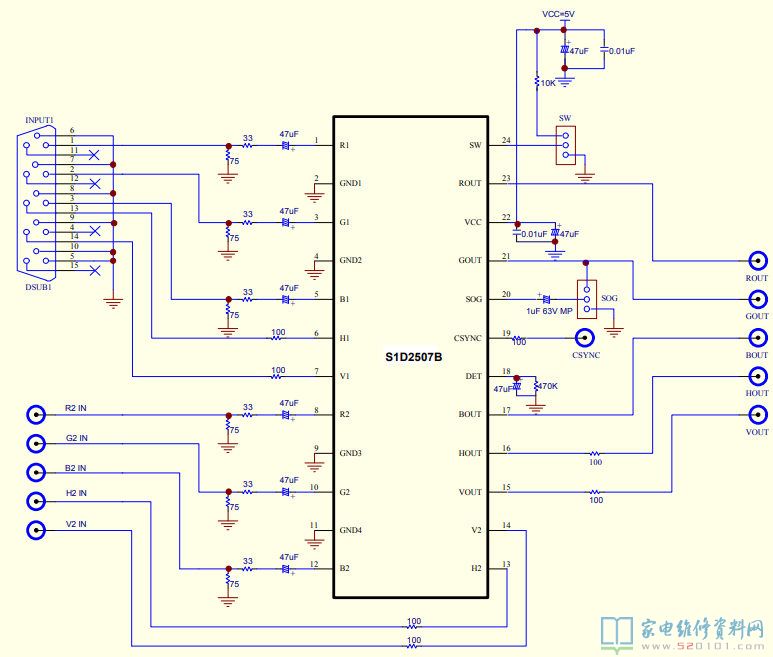

三、KA2500典型应用电路
