概述：VCT3803A是德国微科（Micronas）半导体公司生产的超级单片彩电主芯片，为CRT显示和偏转处理为4:3和16:9 50/60赫兹电视机提供方案。其内部集成微控制器由一个功能强大的OSD发生器和集成的图形支持，可通过片上页面存储器进行升级。通过音量控制和音频输入选择集成了单声道电视的基本音频功能。VCT3803A采用64引脚封装工艺。


一、VCT3803A引脚功能与实测电压

1 声表P/N选通开关 5
2 空脚接地 0
3 I/O接口电源 5
4 I/O接口地 0
5 地磁校正输出 2.4
6 保护检测 4.8
7 待机控制 5
8 自动频率控制 2.6
9 空脚接地 0
10 空脚接地 0
11 视频输出 2.1
12 参考电压 2.6
13 参考电压地 0
14 前级模拟地 0
15 前级模拟电源 5
16 Cb输入 1.2
17 C输入 1.2
18 Cr或C输入 1.5
19 TV解调后视频输入 1.1
20 AV1或S端子Y输入 1.2
21 AV2或YUV的Y输入 1.7
22 AV3视频输入 1.2
23 空脚接地 0
24 行驱动 0.4
25 数字电源 3.3
26 数字地 0
27 空脚接地 0
28 空脚接地 0
29 空脚接地 0
30 空脚接地 0
31 场同步输入 0
32 安全电平输入 0
33 行同步输入 0.3
34 场驱动 1.4
35 场驱动 1.3
36 枕校输出 2.3
37 RGB检测 0.3
38 RGB检测地 0
39 RGB检测的并行开关 0
40 RGB检测的并行开关 0
41 速度调制输出 4.7
42 红基色输出 4.3
43 绿基色输出 4.3
44 蓝基色输出 4.3
45 后级模拟电源 4.9
46 后级模拟地 0
47 RGB检测电压滤波 2.2
48 RGB检测参考电流 2.5
49 空脚接地 0
50 空脚接地 0
51 空脚接地 0
52 空脚接地 0
53 空脚接地 0
54 MCU电源 3.4
55 MCU地 0
56 晶振输入 1
57 晶振输出 1.7
58 复位 4.8
59 SCL 3.3
60 SDA 3.6
61 指示灯输出 4.9
62 遥控接收 3.4
63 键盘输入 0
64 听伴音控制 0

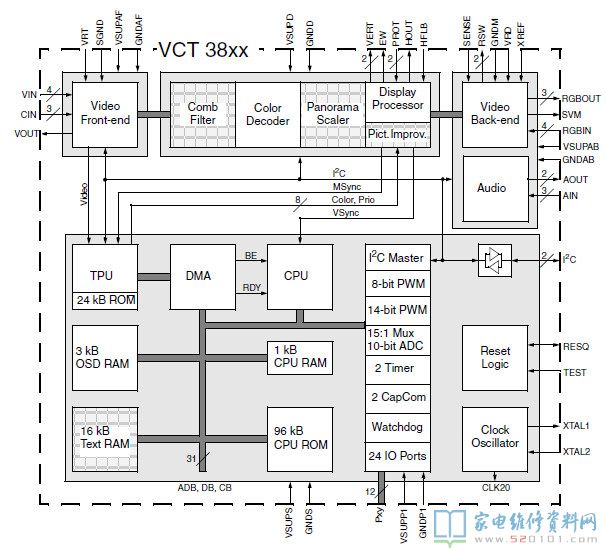

二、VCT3803A内部方框图

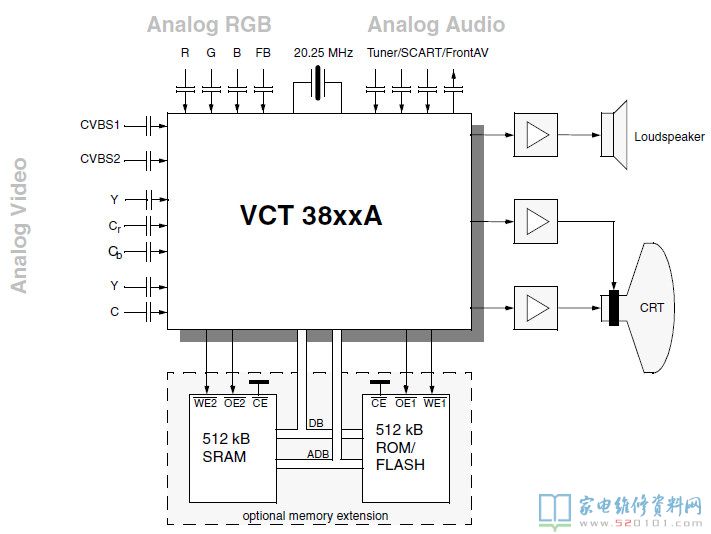

三、VCT3803A典型应用示意图


四、VCT3803A实测电压值与在线电阻

引脚
符号
电压/V
黑笔接地/KΩ
红笔接地/KΩ
功能说明
1
MUTE
4.5
5.5
5.5
静音控制
2
AV
1.6
1.5
1.5
Y.C/CVBS识别
3
VSUP
5.0
3.0
3.0
+5V供电
4
GNDUP
0
0
0
地
5
SYS2
5.0
9.2
13.4
PAL/NTSC制式识别出
6
VT
3.8
9.2
14.5
调谐电压输出
7
SYS1
1.5
7.4
8.4
作为搜台AFT输出
8
IR
0
9.4
15.8
遥控接收输入
9
BAND1
0
9.4
波段控制1
10
BAND2
5.0
9.1
14
波段控制2
11
Vout
1.2
7.5
12
视频信号输出
12
VRT
2.6
0.5
0.5
参考电压
13
SGND
0
0
0
地
14
GNDAF
0
0
0
地
15
VSUP
5.0
0.5
0.5
+5V电源
16
Cb in
1.2
10
13
蓝色差信号输入
17
Chromsin
1.2
10
13
S端子色度输入
18
Cr in
1.5
10
13
红色差信号输入
19
IF-CVBS
1.1
9.6
13
视频输入
20
LUMA/CVBSin
1.2
9.6
13
S端子亮度视频输入
21
Y
1.2
9.8
13
亮度信号输入
22
CVBS1 in
1.
9.8
13
视频1输入
23
TEST
0
0
0
测试脚
24
Hout
0.4
0.4
0.4
行激励输出
25
VSUPD
3.3
0.5
0.5
+3.3V供电
26
GND1
0
0
0
接地
27
FBL in
0
0
0
消隐输入
28
R in
0
0
0
红基色输入
29
G in
0
0
0
绿基色 输入
30
B in
0
0
0
蓝基色输入
31
Vprot
0.2
8.9
13
场保护输入
32
SAFETY
1.4
7.9
14.1
安全保护输入
33
HFLB
0.3
6.2
6.5
行逆程脉冲输入
34
VERTQ
1.6
6.2
6.5
场锯齿波输入
35
VERT
1.5
6.2
6.5
场锯齿波输入
36
EW
2.7
6.2
6.5
枕校输出
37
SENSE
0
8.6
7.5
束流控制平衡控制
38
GND
0
0
0
地
39
RSW1
0
8.5
8.4
A/D检测转换开关1
40
RSW2
0
8.9
10
A/D检测转换开关2
41
SVM
2.0
8.0
13
扫描速度调整输出
42
Rout
4.4
7.8
13
红基色输出
43
Gout
4.4
7.8
13
绿基色输出
44
Bout
4.4
7.8
13
蓝基色输出
45
VSUPAB
4.9
0.5
0.5
+5V供电
46
GNDAB
0
0
0
地
47
VRD
2.2
7.9
13
数模转换参考
48
XREF
2.5
6.9
9.1
D/A转换参考
49
AIN3
2.1
9.4
13
音频输入3
50
AIN2
2.1
9.4
13
音频输入2
51
AIN1
2.1
9.4
13
音频输入1
52
Aout2
2.5
8.2
12.1
音频输出2
53
Aout1
2.5
8.2
12.1
音频输出1
54
VSUPS
3.3
0.5
0.5
+3.3V供电
55
GNDS
0
0
0
地
56
XTAL1
测时行叫
8.0
11.8
20.25MHz晶振
输入接口
57
XTAL2
1.6
8.0
11.8
20.25MHz晶振输出口
58
RESQ
3.2
4.9
5.0
复位
59
SCL
3.1
4.8
5.0
I2C时钟线
60
SDA
3.4
4.8
5.0
I2C数据线
61
KEY1
3.2
6.9
7.5
键控端口1
62
KEY0
3.2
6.9
7.5
键控端口2
63
MSP  RESET
5.0
7.9
12
声音处理复位脚输出
64
POWER
0.7
7.2
7.8
待机控制输出
