概述：STA339BW是意法半导体出品的一款2.1声道高效数字音频系统芯片，其工作电压范围5V~26V，极限工作电压为30V，它可提高小型家庭音响设备的性能，主要应用场合为小尺寸低价扬声器的家电设备，比如平板电视等。STA339BW采用PowerSSO-36引脚封装工艺。

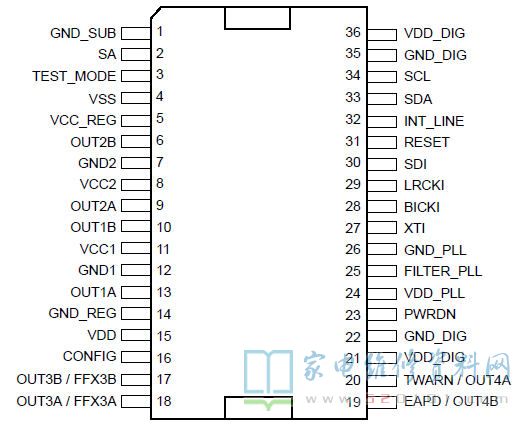

一、STA339BW引脚功能

 管脚号 引脚名称 说明书
 1   GND_SUB  基板接地
 2   SA  I2C选择地址（下拉）
 3   TEST_MODE  该引脚必须接地（下拉）
 4   VSS  在 V 内部参考CC- 3.3 伏
 5   VCC_REG  内部电压CC参考
 6   OUT2B  输出半桥2B
 7   GND2  电源负电源
 8   VCC2  电源正电源
 9   OUT2A  输出半桥2A
 10   OUT1B  输出半桥1B
 11   VCC1  电源正电源
 12   GND1  电源负电源
 13   OUT1A  输出半桥1A
 14   GND_REG  内部接地参考
 15   VDD  内部 3.3 V 参考电压
 16   CONFIG  并联模式命令
 17   OUT3B / FFX3B  PWM 输出 Ch3B / 外部桥驱动器
 18   OUT3A / FFX3A  PWM 输出 Ch3A / 外部桥驱动器
 19   EAPD / OUT4B  外部桥/PWM 输出 Ch4B 断电
 20   TWARN / OUT4A  来自外部桥的热警告（输入时上拉）/ PWM 输出 Ch4A
 21   VDD_DIG  数字电源电压
 22   GND_DIG  数字地面
 23   PWRDN  掉电（上拉）
 24   VDD_PLL  PLL 的正电源
 25   FILTER_PLL  连接到 PLL 滤波器
 26   GND_PLL  PLL 的负电源
 27   XTI  PLL 输入时钟
 28   BICKI  i2s串行时钟
 29   LRCKI  i2s左/右时钟
 30   SDI  I2S串行数据通道 1 和 2
 31   RESET  复位（上拉）
 32   INT_LINE  故障中断
 33   SDA  I2C串口数据
 34   SCL  I2C串行时钟
 35   GND_DIG  数字地
 36   VDD_DIG  数字电源

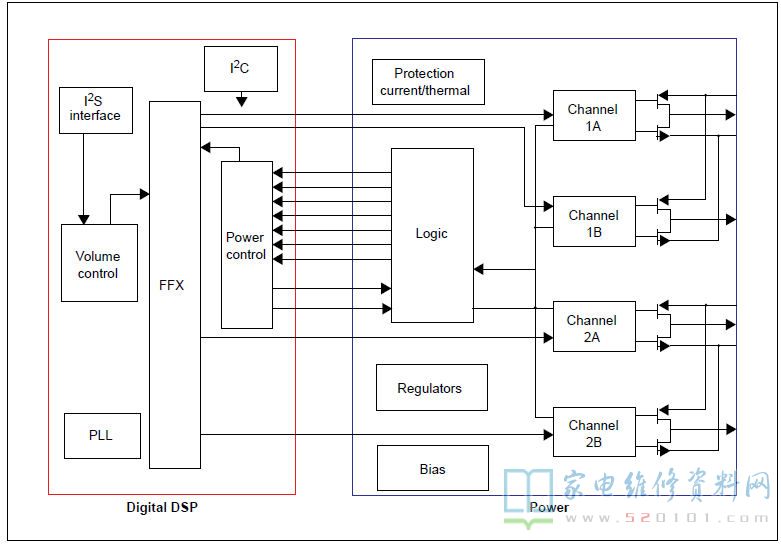

二、STA339BW内部方框图

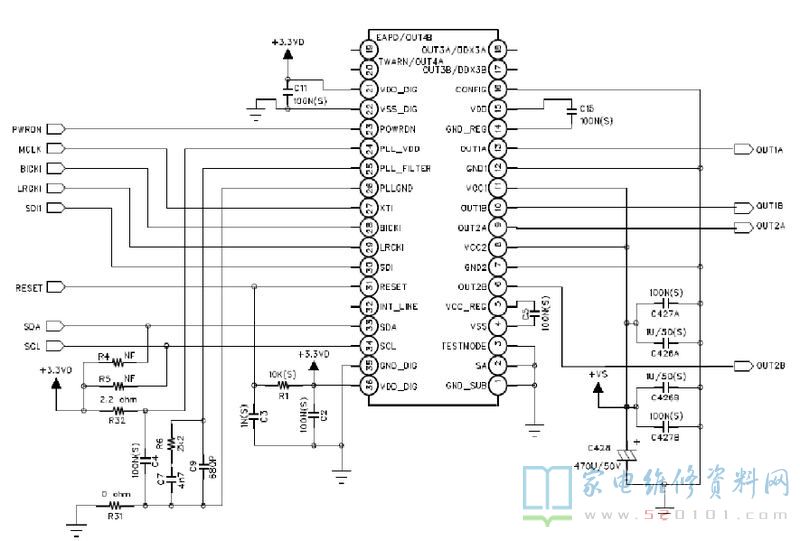

三、STA339BW典型应用电路
