概述：BD9775FV是一款带同步整流的开关控制器，它具备较宽的输入范围，BD9775FV有助于大多数电子设备的生态设计（降低功耗），广泛应用于汽车导航系统、汽车音响、显示器、平板电视等设备中。BD9775FV采用SSOP-B28引脚封装工艺。


一、BD9775FV功能和特性

1、2通道降压DC/DC FET驱动器
2、通道2同步整流
3、能够与外部时钟信号同步
4、通过监测P通道FET的VDS来实现过电流保护（OCP）
5、延时保护和锁存法短路保护（SCP）
6、欠压锁定（uvlo）
7、热关机（TSD）
8、SSOP-B28封装

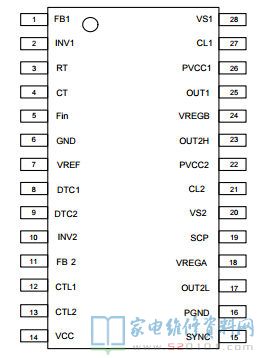

二、BD9775FV引脚功能

针脚 引脚 说明
1 FB1 误差放大器输出引脚（通道）1）
2 INV1 误差放大器负输入引脚（通道1）
3 RT 振荡器频率调整引脚连接电阻
4 CT 振荡器频率调整引脚连接电容
5 FIN 振荡器同步脉冲信号输入引脚
6 GND 低噪声接地
7 VREF 基准电压输出引脚
8 DTC1 最大占空比和软启动调整引脚（通道1）
9 DTC2 最大占空比和软启动调整引脚（通道2）
10 INV2 误差放大器负输入引脚（通道2）
11 FB2 误差放大器输出引脚（通道）2）
12 CTL1 使能/待机控制输入（通道1）
13 CTL2 使能/待机控制输入（通道2）
14 VCC 主电源引脚
15 SYNC 同步整流时序可调引脚
16 PGND 电源地（连接低端栅极驱动器和数字地）
17 OUT2L 低端（同步整流器）栅极驱动器输出引脚（通道2）
18 VREGA 内部调节器连接电容
19 SCP 短路延迟时间P
20 VS2 过流检测电压监测器引脚（连接FET漏极。通道2）
21 CL2 过流检测电压调整插脚连接电容器和电阻器（通道2）
22 PVCC2 高压侧栅极驱动器电源输入（通道2）
23 OUT2H 高侧栅极驱动器输出引脚（通道2）
24 VREGB 内部调节器连接电容
25 OUT1 高压侧栅极驱动器输出引脚（通道1）
26 PVCC1 高压侧栅极驱动器电源输入（通道1）
27 CL1 过流检测电压调整插脚连接电容器和电阻器（通道1）
28 VS1 过电流检测Vottage监视器引脚（连接FET漏极。通道1）
