概述：M37225ECSP是日本三菱半导体公司生产的一款8位CMOS单片微处理器。它的内部采用了I2C总线控制技术，可以控制E2PROM、调谐器、SRS处理器、AV接口、VGA接口等，CPU外围电路主要包括：时钟振荡电路、复位电路、字符R、G、B输出电路、遥控接收电路及本控电路、静音控制电路、存储器读写控制电路。它的ROM为48K bytes  RAM为2048 bytes。

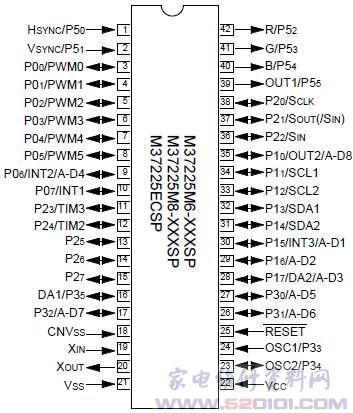

一、M37225ECSP引脚功能排列

引脚功能中文说明

序号 引脚功能 电压 （V） 序号 引脚功能 电压 （V）
1 H-sync

4.12

2 V-sync 1.17
3 VOLUME 0.035 4 LED/ACPOWER 5.4
5 VLF 4.96 6 VHF 0.037
7 UHF 0.92 8 WOOFER VOLUME 0.033
9 AFT IN 4.5 10 REMOTE IN 5.0
11 RESET OUT 0.03 12 SERVICE IN 0.03
13 SRS ON/OFF 0 14 AV1

5.0

15 AV2 5 16 V-TUNE 3.5
17 AUTO SOUND IDENT 1.4 18 GND 0
19 XTAL IN 2.3 20 XTAL OUT 2.02
21 VSS 0 22 VCC 5.0
23 OSC2 2.84 24 OSC1 2.84
25 RESET

4.78

26 STANDBY 0.05
27 KEY2 5 28 KEY1 5.0
29 PC/TV 0.013 30 SOUND MUTE 4.96
31 SDA2 5.0 32 SDA1 2.1
33 SCL2 5.0 34 SCL1 2.5
35 HALFTONE 4.97 36 BACKLIGHT *4.99
37 SIF2 4.98 38 SIF1 4.48
39 FST BLK 0.27 40 OSD-B OUT 0.16
41 OSD-G OUT 0.1 42 OSD-R OUT 0.07

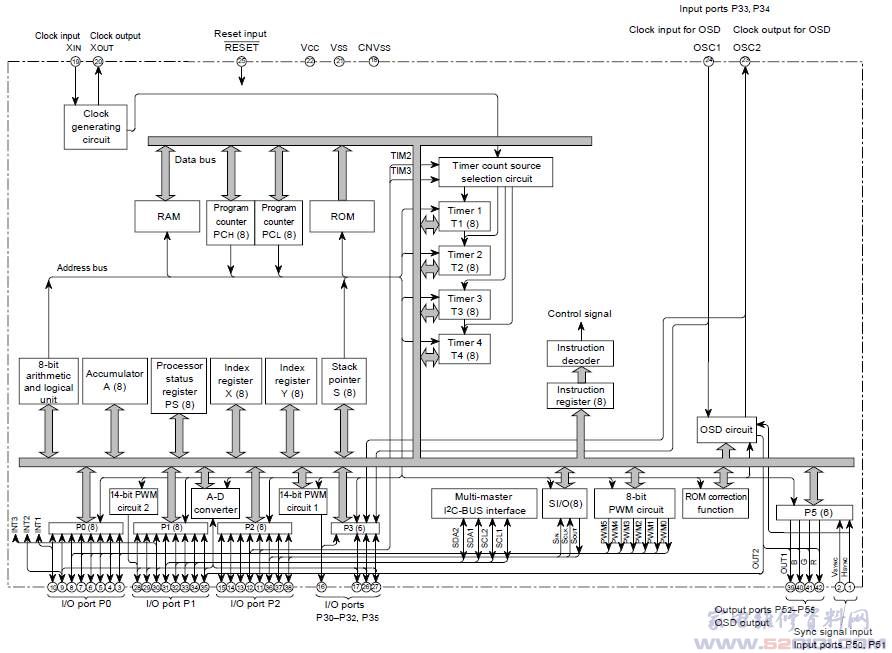

二、M37225ECSP内部方框图
